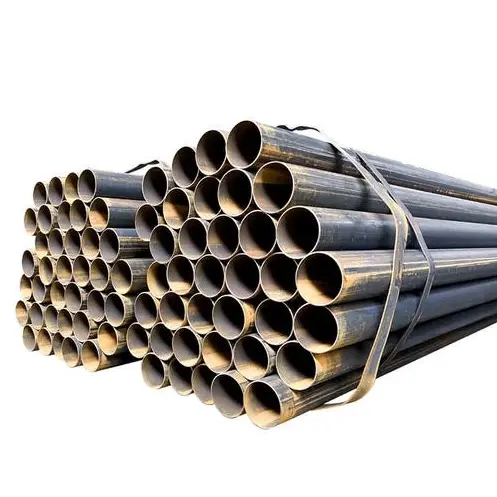

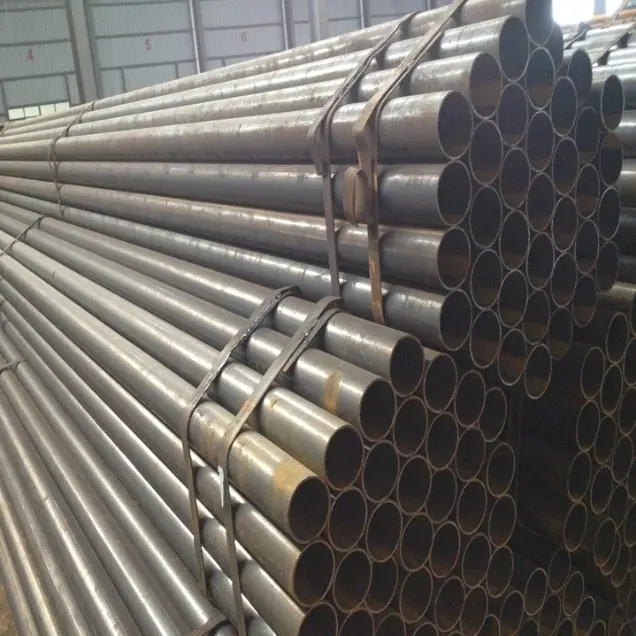

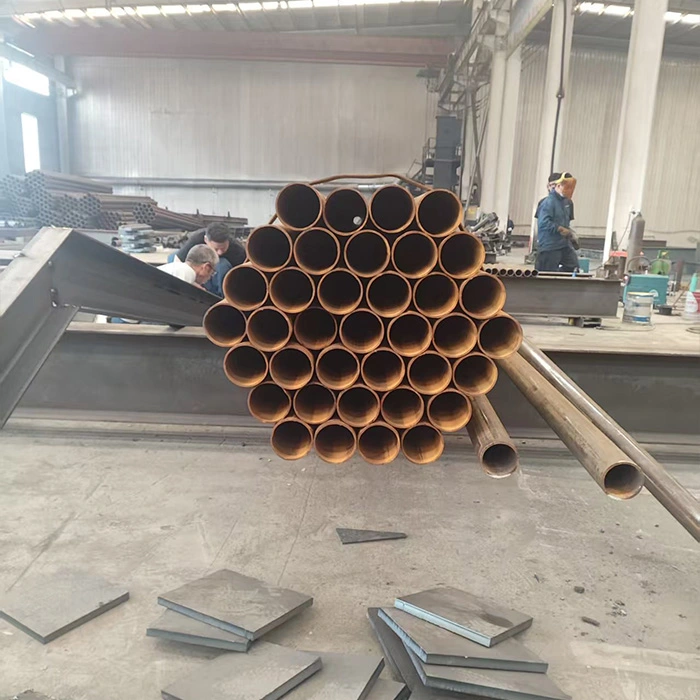

Заварени челични цевки

Попознати како заварени челични цевки, овие производи се произведуваат со тркалање и заварување челични ленти. Тие првенствено се категоризираат во заварени цевки со праволиниски и спирални споеви, произведени во согласност со стандардите како што се GB/T 3091 и GB/T 13793, и најчесто направени од челик Q235B или Q355B. Тие главно се користат за транспорт на течности под низок притисок, челични конструктивни греди и столбови, потпори за заштитни огради, општински цевководни мрежи, електромеханички водови и привремени проекти, што ги прави погодни за стандардни работни услови кои вклучуваат амбиентални температури и ниски до средни притисоци.

Карактеристики на производот

I. Структурни и механички карактеристики

1. Заварените челични цевки се формираат со тркалање и заварување на челични ленти и доаѓаат во два вида: директно споеви и спирално-шевови. Шупливиот кружен пресек обезбедува рамномерна распределба на товарот и нуди одлична отпорност на свиткување и торзија, како и супериорна целокупна стабилност.

2. Целокупната јачина ги задоволува барањата на апликациите со низок до среден притисок. Цевките заварени со спирален шев со голем дијаметар нудат супериорен капацитет за носење притисок и цврстина во споредба со стандардните заварени цевки со директно споеви. Сепак, поради ограничувањата на шевовите на заварот, тие не се погодни за екстремни услови кои вклучуваат висок притисок, висока температура или тешка корозија.

3. За иста носивост, тие се полесни од цврстите челични компоненти, ефикасно намалувајќи го целокупното структурно оптоварување.

II. Карактеристики на производство и трошоци

1. Процесот на производство е зрел, нудејќи висок капацитет и брза испорака. Обилните залихи се достапни на пазарот по економични цени, што резултира со ниски вкупни трошоци.

2. Достапен е широк опсег на спецификации - од цевки со мал дијаметар до цевководи со голем дијаметар и цевки со столбови - што овозможува флексибилен избор.

III. Карактеристики на обработка и градба

1. Секундарната обработка - како сечење, отсекување, навојување, виткање и заварување - е едноставна, што ја поедноставува изградбата на лице место.

2. Цевките имаат униформни димензии и се лесни за ракување и инсталирање. Различни методи за поврзување - вклучувајќи заварување, прирабници, навој и жлебови спојки - може да се користат за да одговараат на различните инженерски барања. IV. Употреба и антикорозивни карактеристики

1. Стандардна испорака е во форма на „црна цевка“ (необложен челик); сепак, може да се применат третмани како што се топло поцинкување, бојадисување, антикорозивни премази и 3PE антикорозивни слоеви. Тие се погодни за употреба и во внатрешна и во надворешна средина.

2. Флексибилна примена: Тие можат да служат независно како цевководи за транспорт на течности или да се склопат во носечки компоненти како што се челични конструктивни греди, столбови и фарми.

V. Разлики и ограничувања на производите

1. Заварени цевки со директно споеви обично се користат за мали до средни дијаметри, цевководи со низок притисок и лесни челични конструкции. Спирално заварени цевки првенствено се користат за големи дијаметри, што ги прави погодни за општински транспорт на долги растојанија и големи челични конструктивни компоненти.

2. Поради присуството на заварени шевови, овие цевки покажуваат помала отпорност на притисок, отпорност на висока температура и јачина на замор во споредба со челични цевки без шевови. Тие се строго забранети за употреба во критични примени под притисок кои вклучуваат запаливи/експлозивни материјали под висок притисок или услови на висока температура/висок притисок.

Главни употреби и опсег на примена

I. Главна употреба на заварени челични цевки

1. Транспорт на течности

Се користи за транспорт на медиуми како што се вода од чешма, канализација, гас со низок притисок, воздух за вентилација/извлекување прашина и масла за општа намена; тие се примарни цевководни материјали за цивилни и индустриски мрежи.

2. Челични структурни носечки компоненти

Се користи за изработка на кружни столбови, членови на бандаж, потпори на покривот и исправи на платформата; тие можат да заменат одредени конструктивни челични облици за помошни или умерено оптоварени греди и столбови.

3. Заштита и затворање

Се користи за заштитни огради на коловозот, оградување на периметарот на фабриката, огради за скали, огради на балкон, рамки за складирање и потпори за надворешни билборди.

4. Системи за механичка и електрична поддршка

Се користи за изградба на потпори и закачалки за водоводни цевки, воздушни канали и фиоки за кабли, како и специјализирани држачи за монтирање и шипки за прицврстување на опремата.

5. општински и градежништво

Се користи за општински цевководни мрежи, обвивки на речните брегови, обвивки за темели на купови, канали за вентилација на тунели и привремени безбедносни бариери на градилиштата.

6. Привремени и земјоделски капацитети

Се користи за скелиња, привремени бараки, рамки за оранжерии и цевководи за транспорт на земјоделска вода.

II. Опсег на примена

1. Градежно инженерство: Градежни згради, фабрички работилници, магацини, системи за водоснабдување и одводнување на местата и системи за челична конструкција за поддршка.

2. Општински комунални претпријатија: урбани мрежи за водоснабдување и одводнување, заштитни огради на коловозот, пејзажно инженерство и инсталација на општински цевководи. 3. MEP (Механички, електрични и водоводни/HVAC): Водоснабдување и одводнување, вентилација и цевки за гас со низок притисок за фабрики, згради и трговски центри.

4. Индустриски и рударски претпријатија: цевководи за пренос на работилници, потпори за опрема, куќишта за дворови за материјали и лесни конструкции на бандаж.

5. Земјоделство и уредување: Земјоделски цевки за наводнување, рамки за оранжерии и оградување на пределот.

6. Привремени работи: привремени објекти на локацијата, привремени потпори, заштита од јама за ископување и градежни скелиња.

Водич за избор

Заварена цевка со директно спојување: првенствено мали до средни дијаметри; најчесто се користи за внатрешни цевководи, огради и мали челични конструкции.

Спирално заварена цевка: првенствено големи дијаметри; вообичаено се користи за општински цевководи, пренос на вода на долги растојанија и челични конструктивни столбови од големи размери.

Параметри на изведба

I. Стандарди за имплементација

·GB/T 3091-2025: Заварени челични цевки за транспорт на течности под низок притисок (вода, гас, воздух итн.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Надолжни челични цевки заварени со струја (структурни, скелиња, општи машини)

·GB/T 9711 / API 5L: Линиска цевка за транспорт на нафта и гас (L245/L360/L415, итн.)

II. Заеднички материјали и механички својства (собна температура)

·Модул на еластичност: 2,06×105 MPa

· Густина: 7,85 g/cm³

·Енергија на удар: Амбиентална температура **≥27 J** (Q235B, V-изрез)

III. Димензии и спецификации (првенствено надолжен завар)

1) Опсег на надворешен дијаметар

·Мал дијаметар: DN15–DN50 (21,3–60,3 mm)

·Среден дијаметар: DN65–DN250 (76,1–273 mm)

· Голем дијаметар: DN300–DN600 (323,9–610 mm)

·Спирално заварена цевка: до DN800–DN3000

2) Дебелина на ѕид (вообичаена)

·Стандард: 1,2–12,7 mm

· Тежок ѕид: 12,7–40 mm

·Толеранција: Дебелина на ѕидот ±10% t; Надворешен дијаметар ±0,5% до ±1,0%

3) Должина

·Стандард: Фиксни должини од 6 m, 9 m, 12 m

· Приспособливо: 15–18 m

·Должина толеранција: +20 mm / 0 mm

4) Теоретска тежина (kg/m)

W=0,02466×(D−t)×t

·Д: Надворешен дијаметар (мм); t: Дебелина на ѕид (мм)

·Поцинкувана цевка: Тежина × 1,015–1,03 (фактор на обложување)

IV. Поднесување на притисок и перформанси на процесот

1) Хидростатско испитување (задолжително)

· Стандардна црна цевка: 5,0 MPa, притисок на задржување ≥5s

· Гасна цевка: 6,0 MPa, притисок на задржување ≥10s

· Цевка со тежок ѕид: 7,0 MPa

· Препорачан работен притисок: ≤1,6 MPa (долгорочна безбедност)

2) Квалитет на споеви на заварување

· Недеструктивно тестирање (NDT): UT (ултразвук) / RT (радиографски)

· Надолжен шев: Високофреквентно заварување, коефициент на заварување **≈0,85–0,9**

· Спирален шев: Заварување под лак, коефициент на заварување **≈0,9–0,95**

3) Тест за израмнување / свиткување

· Израмнување: Без пукнатини, без раслојување

· Свиткување (DN≤50): 90°, радиус на свиткување = 6D (црна цевка) / 8D (галванизирана цевка), спој на заварување поставен на страна; без пукнатини, без лупење на цинк слој

4) Работна температура

· Стандардно: -20°C до +200°C

· Нискотемпературен челик (L245N): до -40°C

V. Површина и заштита од корозија

· Услов на испорака: црна цевка (гола цевка) / галванизирана топло / епоксидна / 3PE (закопана)

· Поцинкуван слој: ≥300 g/m² (двострано), локална дебелина **≥85 μm**

· Квалитет на површината: Без пукнатини, без набори, без красти, без сериозна корозија

VI. Методи за поврзување

· DN≤50: Врска со навој (GB/T 7306)

· DN65–DN200: Прирабничка врска / жлеб врска

· DN≥250: Заварување (завар со задник / завар со филе)

VII. Апликации

· Течности под низок притисок: Вода, канализација, гас, воздух, вентилација

· Челични конструкции: кружни цевни столбови, фарми, носачи, заштитни огради, скелиња

· Температура: -20 до 200°C; Притисок: ≤2,5 MPa

Табела со спецификации на свиткани заварени цевки со директно цвест

Табела со спецификации за цевки со спирално заварување
