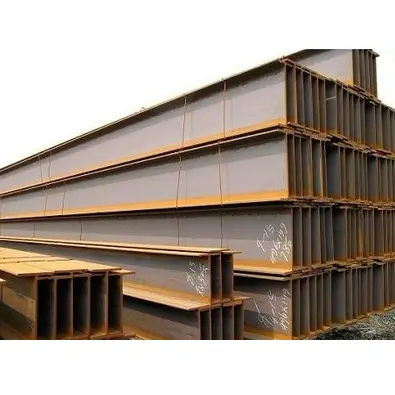

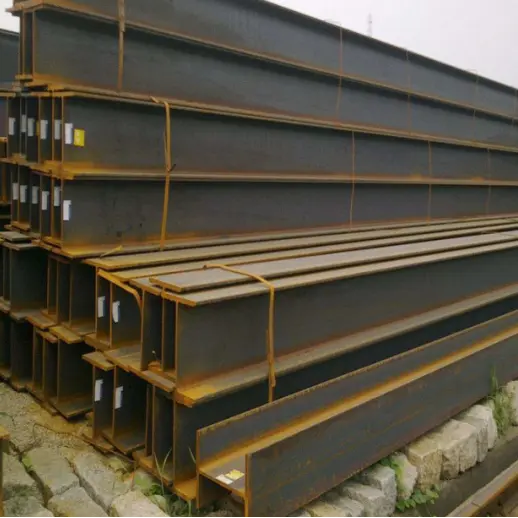

Топло валани структурни H зрак челик

Кои се карактеристиките на топловаланиот структурен челик со зрак H?

I. Структурни и механички карактеристики

1. Ефикасна пресечна механика: Со еднаква дебелина на прирабницата и паралелни внатрешни и надворешни површини, модулот на пресекот е рамномерно распределен. Тие нудат супериорен отпор на свиткување, смолкнување и торзија во споредба со стандардните I-зраци, што резултира со висока ефикасност на носење.

2. Стабилни вкупни перформанси: Формирани преку интегрирано високотемпературно топло валање без заварени споеви, тие покажуваат низок преостанат стрес и се отпорни на деформација и пукање, обезбедувајќи висока структурна безбедност.

3. Висока ригидност и стабилност: Силната севкупна ригидност ефикасно се спротивставува на вертикалните оптоварувања, хоризонталниот притисок на ветерот и сеизмичките сили, што ги прави идеални за греди и столбови со долг распон и со големо оптоварување.

II. Економски и материјални карактеристики

1. Лесни и материјално ефикасни: Тие бараат помалку материјал од традиционалните конструктивни челични делови за истиот носивост, ефикасно намалувајќи ја мртвата тежина на зградата и трошоците за основата.

2. Стандардизирани спецификации: Сеопфатните спецификации низ сериите HW, HM и HN, во комбинација со доволно залихи, го олеснуваат лесното селектирање и набавката.

III. Карактеристики на градба и употреба

1. Висока ефикасност на инсталацијата: Редовната геометрија и високата прецизност на спојниците овозможуваат различни методи на поврзување (како што се завртки и заварување), што резултира со пократко време на изградба на лице место.

2. Широка приспособливост: Погоден за директна употреба во греди, столбови, платформи и потпори. Кога се споени со антикорозивни премази или галванизирање на топло, тие се погодни за внатрешна и надворешна употреба, како и за стандардни или корозивни средини.

3. Леснотија на обработка: Лесно се сече, дупчат и заваруваат со зацврстувачи и приклучни плочи за да се исполнат различните барања за структурно поврзување.

Употреба и опсег на примена

I. Примарни употреби

1. Носички столбови: првенствено користат тип широк прирабник (HW), тие служат како главни вертикални носечки компоненти, пренесувајќи вертикални оптоварувања и обезбедувајќи севкупна структурна стабилност.

2. Рамски греди и столбови: Пресеците со средна прирабница (HM) се погодни за системи со челична рамка, за справување и со вертикални оптоварувања и со странични сили.

3. Примарни и секундарни греди: пресеците со тесен прирабник (HN) се најшироко користени; тие поддржуваат товари на подот и покривот и се идеални за системи за подови и покриви со долг распон.

4. Компоненти за потпирање/поддршка: Се користи за изработка на потпори за опрема, потпори за багажници за цевки, платформи за одржување, подлоги за покривач итн.

5. Композитни конструкции: Комбинирани со бетон за да формираат челично-бетонски композитни греди и столбови за употреба во повеќекатни и високи згради.

II. Опсег на примена

1. Индустриски објекти

Различни фабрики, магацини, работилници и системи за греди со кран; топловалани конструктивни H-зраци се основниот материјал за индустриските челични конструкции.

2. Јавни и граѓански згради

Структури со голем простор, со долг распон, како што се стадиони, изложбени центри, транспортни центри (станици/аеродроми), трговски центри, деловни згради и повеќекатни станбени комплекси.

3. Општинска и инфраструктура

Урбани комунални тунели, столбови на мостови, пешачки надвозници, општински потпори за складирање и рамки за големи билборди на отворено.

4. Нова енергија и проекти за поддршка

Структури за монтирање на фотоволтаични (PV), бази на турбини на ветер, капацитети за складирање енергија и челични рамки за нова енергетска инфраструктура.

5. Други полиња

Големи бази за опрема, индустриски платформи, носачи на бродските палуби, логистички и магацински системи за багажници и префабрикувани челични згради.

Клучни параметри за изведба на топловален конструктивен челик со зрак H

Извршни стандарди: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Заеднички материјали и механички својства

II. Дел Правила за класификација и назначување

1. Класификација

· HW (H-зрак со широка прирабница): Ширина на прирабница ≈ висина на делот; првенствено се користи за колони.

· HM (средна прирабница H-зрак): Средна ширина на прирабница; првенствено се користи за греди и столбови на рамки.

· HN (H-зрак со тесен прирабник): Висока длабочина на пресек и тесни прирабници; првенствено се користи за примарни и секундарни греди (највисок волумен на употреба).

2. Формат на ознака: Висина H × Ширина на прирабница B × Дебелина на веб t1 × Дебелина на прирабница t2. Пример: HN400×200×8×13.

III. Толеранции на димензии и облик

1. Пресечно отстапување на димензиите: Строго се придржува до националните стандардни граници за да се обезбеди прецизност за време на спојувањето и инсталацијата.

2. Правичност (Камбер/Мета): ≤2мм на метар; вкупното отстапување кое не надминува 0,2% од вкупната должина.

3. Пресврт: Нема значителна торзиона деформација по целата должина; ги исполнува барањата за инсталација на челична конструкција.

4. Фиксна должина: Стандардни спецификации. 6м/9м/12м; Достапно е и прилагодено сечење врз основа на цртежи.

IV. Својства на површина и обработка

1. Услов за испорака: Топло валана „црна“ завршница (со мелничка вага).

2. Површинска обработка: Погоден за последователно отстранување на 'рѓа, бојадисување, огноотпорна обвивка и галванизирање на топло; прилагодлив и на внатрешна и на надворешна средина.

3. Обработливост: Може да се сече, дупчи, заварува и свиткува; погоден за изработка на различни структурни врски.

V. Параметри на работната средина

1. Стандардна работна температура: [Опсег] °C.

2. Услови на ниска температура: Мора да помине тестирање на влијание при ниска температура за употреба во екстремно студени региони.

3. Отпорност на корозија: на основниот материјал му недостасува вродена отпорност на корозија; заштитата на површината е задолжителна во корозивни средини.

VI. Структурни носечки карактеристики

1. Еднообразна дебелина на прирабницата и паралелни внатрешни/надворешни површини; модул на висок пресек со одлична отпорност на свиткување, странично поместување и торзија.

2. Интегрално топло валани (без заварени споеви); низок резидуален стрес; отпорен на деформација или напукнување при долгорочно оптоварување.

3. Супериорна странична вкочанетост во споредба со стандардните I-зраци; идеален за конструкции со долг распон и згради кои подлежат на големи оптоварувања на ветерот.

Табела со спецификации
