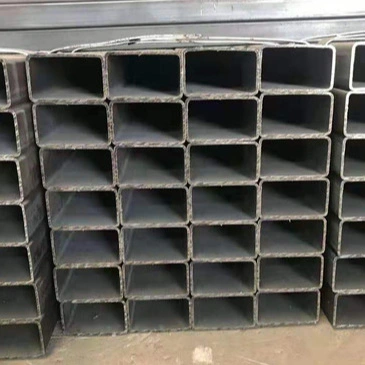

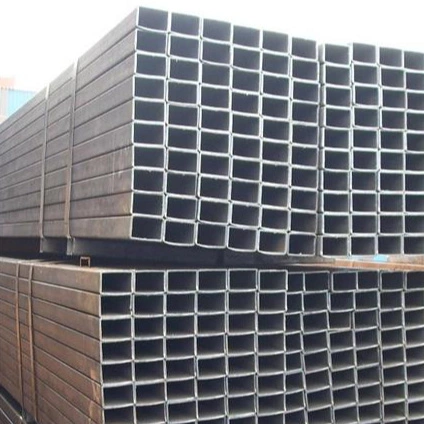

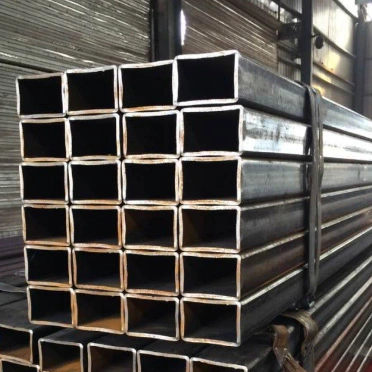

Правоаголни шупливи конструктивни челични цевки

Правоаголните шупливи конструктивни челични цевки се широко користени во апликации како што се челични греди и столбови, рамка за завеси, рамки за куќиште, лавици за опрема, заштитни огради и градежни машини. Тие ефикасно служат како примарни носечки компоненти, а исто така се погодни за различни архитектонски форми и структури на куќиште.

Карактеристики на производот

I. Структурни и механички карактеристики

1. Шупливиот правоаголен пресек обезбедува висока вкочанетост против свиткување и странично поместување во двете насоки. Тој нуди супериорна отпорност на торзија и странични деформации во споредба со кружните цевки или стандардните конструктивни челични форми, обезбедувајќи цврста целокупна структурна стабилност.

2. Еднообразната форма на пресек и рамните лица обезбедуваат рамномерна распределба на товарот. Индивидуалните цевки можат да издржат значителни вертикални и хоризонтални оптоварувања, често служејќи директно како примарни носечки елементи.

3. Достапно во заварени и безшевни типови: Заварените правоаголни цевки нудат висока исплатливост за стандардни работни услови; безшевните правоаголни цевки, на кои им недостасуваат шевовите за заварување, обезбедуваат супериорна цврстина, отпорност на притисок и перформанси на замор, што ги прави идеални за сценарија со тешки и циклични товари.

II. Изглед и карактеристики на инсталација

1. Рамните надворешни површини го олеснуваат спојувањето, преклопувањето и монтажата со вода. Тие цврсто се вклопуваат на челични лимови, панели и делови од куќиште обложени со боја, обезбедувајќи чиста завршна обработка и запечатување на рабовите за време на изградбата.

2. Острите рабови и униформниот профил ја комбинираат носечката функционалност со естетската привлечност, што ги прави погодни за архитектонски фасади, пејзажни рамки и други проекти ориентирани кон дизајнот.

3. За даден носивост, тие се полесни од цврстите челични делови, ефикасно намалувајќи го целокупното структурно оптоварување и заштедувајќи ги трошоците за материјали.

III. Карактеристики на обработка и поврзување

1. Може да се сечат, закосени, свиткани, дупчат и заварени. Секундарната обработка е едноставна, што ја олеснува удобната изградба на лице место.

2. Разновидните методи за поврзување - вклучувајќи заварување, завртки и занитување - се карактеризираат со едноставни дизајни на споеви и висока ефикасност на инсталацијата.

3. Широка палета на спецификации, опфаќајќи сè, од мали украсни цевки до носечки цевки со големи пресеци, овозможувајќи флексибилен избор.

IV. Отпорност на корозија и карактеристики на изведба

1. Се испорачува во „црна“ (необложена) состојба; компатибилни со различни антикорозивни третмани како што се галванизирање со топло поцинкување, ладно поцинкување, бојадисување и премачкување во прав, што ги прави погодни и за внатрешна и за надворешна средина (суво или влажно).

2. Добра обработливост на ладно и топло; стабилни механички својства во рамките на стандардните работни температурни опсези.

V. Ограничувања на производот

1. Концентрацијата на стресот се јавува на аглите; овие области се склони кон оштетување од замор при силен удар или повторено циклично оптоварување.

2. Лоша соодветност за транспорт на течности; ретко се користи за цевководни системи, бидејќи тие се првенствено дизајнирани за структурни носечки и рамковни апликации.

3. Високите трошоци за производство за правоаголни цевки без шевови со големи спецификации со дебели ѕидови резултираат со цени значително повисоки од оние на заварените верзии.

Употреба и опсег на примена

I. Примарни употреби

1. Клучни структурни компоненти

Се користи за фабрички рамки, рамки за портали, греди и столбови со пресек на кутија, вертикални столбови, фарми и потпори за подот; носечки материјал на јадрото во челична конструкција.

2. Градење коверти и ѕидови за завеси

Надворешни ѕидни рамки (рабови/столпчиња), рамки за светларници, рамки за врати и прозори, огради на покривот и рамка со рабови; беспрекорно се интегрира со профилирани челични лимови и други панелни материјали.

3. Куќишта и заштитни објекти

Ограда на периметарот на фабриката, заштитни огради на патишта, огради за скали, огради на балкони, рамки за складирање на локацијата и столбови за заштитна мрежа.

4. Рамки за опрема и машини

Основи за машини, лавици за опрема, рамки за работна маса, багажници, рамки за контејнери и рамки за шасијата на возилата.

5. Инженерски и привремени објекти

Сценски фарми, рамки за оранжерии, привремено складирање на градилиштето, структури за потпора/поддршка и модуларни градежни рамки.

6. Декоративни и архитектонски конструкции

Структури на пејзаж, архитектонски карактеристики на отворено, внатрешно украсно врамување и рамки за витрини/кабини; комбинира носечка способност со естетска привлечност.

II. Опсег на примена на правоаголни шупливи конструктивни челични цевки

1. Инженерство на челични конструкции: греди, столбови и системи за зацврстување за индустриски постројки, магацини, стадиони и монтажни згради.

2. Архитектонска декорација: Градење завеси, врати и прозорци, внатрешни/надворешни архитектонски карактеристики и изложбени штандови.

3. Општински и транспорт: Заштитни огради за патишта, општински градби, пејзажни перголи и рамки за засолништа за автобуси.

4. Производство на машини: Рамки за опрема за општа намена, градежни машини, земјоделски машини и логистичка опрема.

5. Складирање и логистика: Тешки багажници, платформи за складирање и помошни структури за контејнери.

6. Земјоделство, шумарство и хортикултура: Оранжерии, рамки за засолништа за добиток и земјоделско оградување.

Водич за избор

· Заварени правоаголни цевки: мејнстрим тип на производ кој нуди високи трошоци; широко се користи за стандардни апликации како општо носење, обвивки за градење, декорација и заштитни огради.

· Бесшевни правоаголни цевки: Супериорна цврстина, отпорност на замор и капацитет за носење притисок; првенствено се користи за тешки апликации, циклично товарење, рамки за машини со високи спецификации и тешки инженерски компоненти.

Клучни параметри за изведба

Стандарди за имплементација: GB/T 6728-2017 „Ладно формирани шупливи конструктивни делови“; GB/T 3094-2012 „Ладно влечени безшевни квадратни и правоаголни челични цевки“

I. Заеднички материјали и механички својства

Дополнителни општи параметри:

· Модул на еластичност: 2,06 × 10⁵MPa

· Густина: 7,85 g/cm³

· Стандардна работна температура: -20°C до 200°C

II. Спецификација и димензионален систем

1. Метод на назначување

Надворешни димензии: Должина × Ширина × Дебелина на ѕид (Единица: mm); Пример: 100×50×3.0

2. Главни категории на големини

· Мали (Декорација / Заграден / Заштитна ограда): 20×10, 30×20, 40×20, 50×30; Дебелина на ѕидот: 1,2–2,5 mm

· Медиум (Кил/Пурлин/Стандардни греди и столбови): 60×40, 80×40, 80×60, 100×50; Дебелина на ѕидот: 2,0–5,0 mm

· Големи (примарни столбови и греди / Тешки фарми): 120×80, 150×100, 200×100, 250×150; Дебелина на ѕидот: 4,0–12,0 mm

3. Должини и толеранции

· Стандардна должина: 6 m, 9 m, 12 m; достапни сопствени должини

· Толеранција на надворешна димензија: ±0,8%

· Толеранција на дебелина на ѕидот: Стандардна заварена цевка ±10%; Бесшевни цевки ± 7,5%

4. Теоретска формула за пресметување на тежината

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = Долга страна, H = Кратка страна, t = Дебелина на ѕид)

III. Структурни механички својства

1. Правоаголни шупливи конструктивни челични цевки Правоаголните делови нудат висока двонасочна крутост на свиткување (по силните и слабите оски) и супериорна странична стабилност и отпорност на торзија во споредба со единечните профили како кружни цевки или H-зраци, што резултира со робусна целокупна структурна стабилност.

2. Карактеристики на обработка

· Тест на свиткување: Способен за ладно свиткување 90° на собна температура без пукање или раслојување на свиокот.

· Тест за израмнување: Издржува компресија до одредени димензии без пукање на ѕидот.

1. Карактеристики на стрес: мала концентрација на стрес се јавува на аглите; не е погоден за апликации кои вклучуваат високофреквентни наизменични удари.

IV. Класификација на производи и разлики во перформансите

V. Површинска обработка и заштита од корозија

1. Стандардна состојба: црн финиш (топло валана оксидна површина).

2. Вообичаени методи за заштита од корозија: галванизирање со топло поцинкување, ладно поцинкување, електростатско премачкување во прав, антикорозивно боење и флуоројаглеродна облога.

3. Референца за галванизирање со топло натопување: Просечна дебелина на облогата од цинк ≥85 μm; издржливоста на отворено надминува 15 години.

VI. Методи за поврзување

· Примарно: Коси заварување, заварување со целосна пенетрација (потпора за конструкција).

· Секундарни: завртки со висока јачина, завртки за самопреслушување, занитување.

· Компатибилен со различни челични конструктивни склопови, вклучувајќи обоени челични лимови, H-зраци и аголен челик.

VII. Погодни и забранети апликации

Погоден

Греди и столбови за индустриски постројки, рамка за завеси, рамки за огради, заштитни огради и огради, багажници, рамки за опрема, пејзажни конструкции и префабрикувани челични конструкции.

Не е погодно

Транспорт на течности под висок притисок, цевководи со висока температура/висок притисок и главни структури на тешката опрема што се предмет на силен удар или високофреквентен замор.
