Кружна шуплива колона од челична цевка е вертикален конструктивен член дизајниран да пренесува товари од надградба до нејзината основа. Неговиот шуплив кружен дел обезбедува урамнотежена распределба на оптоварувањето, силни перформанси на аксијална компресија, отпорност на торзија и релативно низок отпор на ветер. Во зависност од барањата на проектот, столбовите може да се произведуваат од безшевни или заварени челични цевки и да се прилагодат со основни плочи, зацврстувачи, поврзувачки плочи, прирабници, додатоци за подигање и заштитни облоги. Оваа статија ја објаснува нивната конструкција, клучните спецификации, процесот на производство, предностите, апликациите и размислувањата за избор.
Содржина
- Што е кружна шуплива челична колона?
- Како е конфигурирана колона со кружна шуплива челична цевка?
- Кои се главните структурни предности?
- Кои спецификации треба да ги оценат купувачите?
- Како се произведуваат кружни шупливи челични столбови?
- Каде се користат кружни шупливи челични столбови?
- Како се споредува со други челични столбови?
- Како купувачите треба да ја изберат вистинската колона?
- Најчесто поставувани прашања
- Зошто да работите со професионален производител?
Што е кружна шуплива челична колона?
Колона со кружна шуплива челична цевка е вертикална носечка структурна компонента која се одликува со шуплив цилиндричен пресек. Најчесто се произведува од јаглероден структурен челик или нисколегиран челик и може да се произведува или како безшевни цевки или како валани и заварени цевки.
За разлика од цврстиот челичен столб, шупливата конфигурација го намалува непотребниот материјал додека одржува силен структурен профил. Кружната геометрија ги распределува напрегањата околу обемот и обезбедува постојан отпор без оглед на насоката на оптоварување. Ова го прави дизајнот особено корисен каде што столбовите може да доживеат комбинирана аксијална компресија, свиткување, торзија, оптоварување на ветерот или ексцентрични сили.
Типична спецификација се изразува какоφD × t × L, каде што D го претставува надворешниот дијаметар, t ја претставува дебелината на ѕидот, а L ја претставува должината на колоната. На пример, φ219 × 8 × 6000 означува надворешен дијаметар од 219 mm, дебелина на ѕидот 8 mm и должина од 6 m.

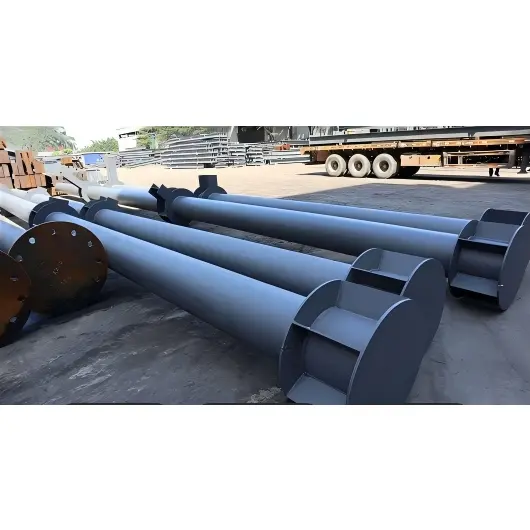

Како е конфигурирана колона со кружна шуплива челична цевка?
Структурен цевководен столб е повеќе од челична цевка. За многу проекти, комплетното склопување вклучува компоненти за поврзување и засилување кои овозможуваат колоната да се интегрира со темелите, греди, покривните системи и други структурни елементи.
- Тело на колоната:Примарната кружна челична цевка избрана според дијаметарот, дебелината на ѕидот, должината, степенот на материјалот и оптоварувањето на дизајнот.
- Основна плоча:Заварена челична плоча која ги пренесува оптоварувањата на столбот до темелот преку сидровите завртки.
- Плочи или прстени за зацврстување:Зајакнување се користи каде што се потребни поголеми оптоварувања или локална отпорност на свиткување.
- Горна плоча или прирабница:Обезбедува точка за поврзување за греди, фарми, горните столбови или други структурни компоненти.
- Плочи и жици за поврзување:Олеснете ги поврзувањата од зрак до столб или од цевка до цевка.
- Завртки со висока јачина:Се користи за конструктивни врски со завртки онаму каде што е наведено во инженерскиот проект.
- Заштитна обвивка:Системите за прајмер, средно и горен слој или галванизација може да се применат според условите на околината.
За екстра долги конструкции, поединечните делови може да се спојат и преку заварени, прирабнички или други конфигурирани конфигурации за спојување.
Кои се главните структурни предности?
Балансирана распределба на оптоварување
Кружниот пресек нема конвенционална силна и слаба оска. Неговата геометрија го дистрибуира стресот околу цевката, што ја прави погодна за конструкции изложени на оптоварувања од различни насоки.
Силна компресија и изведба на торзија
Столбовите на цевките често се избираат за апликации кои бараат значителен капацитет на аксијално оптоварување и отпорност на торзиони ефекти. Затворениот шуплив дел, исто така, обезбедува корисна структурна ефикасност каде што стабилноста и повеќенасочното оптоварување се важни.
Намалена изложеност на ветер
Рационализираниот цилиндричен профил може да го намали аеродинамичкиот отпор во споредба со аголните структурни профили. Оваа карактеристика може да биде важна за изложените столбови во настрешници, пешачки патеки, кули, структури на стадиони и други надворешни инсталации.
Ефикасна инсталација
Во споредба со некои потешки структурни алтернативи, шупливите челични столбови можат да понудат ефикасна врска сила-тежина. Фабричкото производство на основни плочи, компоненти за поврзување, дупки и заштитни облоги, исто така, може да го намали обемот на обработка потребна на градилиштето.
Архитектонска флексибилност
Мазниот цилиндричен изглед добро функционира кога структурните компоненти се намерно видливи. Затоа, кружните столбови можат да комбинираат структурни и архитектонски функции во комерцијални згради, јавни објекти, пејзажни структури и модерни индустриски проекти.
Кои спецификации треба да ги оценат купувачите?
Изборот на структурен столб треба да започне со инженерски барања наместо едноставно да се избере дијаметар на цевката. Степенот на материјалот, дебелината на ѕидот, должината, конфигурацијата на поврзувањето, условите за оптоварување, толеранциите на изработка и околината на корозија влијаат на конечната спецификација.
| Параметар | Типични информации | Зошто е важно |
|---|---|---|
| Одделение за челик | Q235B / Q355B | Ја одредува основната цврстина и соодветноста за структурно оптоварување |
| Надворешен дијаметар | Прибл. φ89–φ1020 mm и приспособени големини | Влијае на носивоста, стабилноста, дизајнот на поврзувањето и изгледот |
| Дебелина на ѕидот | Прибл. 4-50 мм | Поддржува структурна цврстина и локална отпорност на свиткување |
| Должина | Најчесто 6 m / 9 m / 12 m | Ги одредува барањата за транспорт, ерекција и спојување |
| Тип на производство | Бесшевни или заварени | Избрани според дијаметарот, оптоварувањето, барањата за изработка и цената |
| Заштита на површината | Облога со боја или топло поцинкување | Помага во заштитата на челикот од корозија во различни средини |
| Компоненти за поврзување | Основни плочи, прирабници, зацврстувачи, завртки, жици | Обезбедува компатибилност со целокупниот структурен систем |
На пример, информациите за производот на HAISHENG ги идентификуваат Q235B и Q355B како основни класи на материјали и обезбедуваат димензии на цевките во формат φD × t × L. Вистинските структурни димензии секогаш треба да се одредуваат од пресметките на проектот и применливите стандарди за дизајн.
Како се произведуваат кружни шупливи челични столбови?
Професионалната изработка ја претвора челичната цевка или плоча во завршен конструктивен склоп подготвен за транспорт и монтажа. Контролираниот производствен процес помага да се одржи точноста на димензиите, квалитетот на заварот, исправноста и заштитата на површината.
- Инспекција на суровини:Се проверуваат степенот на челик, димензиите, состојбата на површината и релевантната материјална документација.
- Сечење:Цевките или челичните плочи се сечат според потребната должина на колоната и цртежите за изработка.
- Формирање:Заварени столбови со голем дијаметар може да се направат со тркалање на челична плоча во цилиндрична форма проследена со заварување.
- Крајна подготовка:Краевите на столбовите може да бидат обработени или закосени за да се постигне потребната геометрија на поврзувањето.
- Склопување на компоненти:Основните плочи, горните плочи, зацврстувачите, жиците, прирабниците и приклучните плочи се поставени според инженерските цртежи.
- Заварување:Компонентите се заваруваат со користење на соодветни процедури за изработка, со недеструктивно тестирање кое се применува таму каде што е потребно.
- Исправување и корекција:Деформацијата на заварувањето и исправноста на столбот се проверуваат и коригираат кога е потребно.
- Обработка на дупки:Дупките за завртки и помошни средства се дупчат или обработуваат до одредени димензии и локации.
- Површинска обработка:Рѓата и мелницата може да се отстранат со минирање пред да се нанесат прајмерот и заштитната обвивка.
- Завршна проверка:Димензиите, врските, заварите, состојбата на облогата, ознаките и пакувањето се проверуваат пред пратката.
За столбови со голем дијаметар, заварената конструкција обезбедува поголема флексибилност во дијаметарот и дебелината на ѕидот. Во меѓувреме, столбовите на бесшевните цевки можат да бидат корисни каде се претпочитаат беспрекорна конструкција и специфични димензионални барања.
Каде се користат кружни шупливи челични столбови?
Комбинацијата на структурни перформанси и чиста цилиндрична геометрија им овозможува на овие столбови да служат и за инженерски и за архитектонски цели.
- Индустриски постројки:Се користи како вертикални структурни потпори во фабрики и производствени капацитети.
- Стадиони и места со голем распон:Погоден за структури каде што повеќенасочното оптоварување и архитектонскиот изглед се важни.
- Пешачки патеки и настрешници:Мазниот профил обезбедува практично решение за отворени потпори на отворено.
- Монтажни згради:Фабрички фабрички компоненти може да го поедностават склопувањето и да ја подобрат координацијата на изградбата.
- Мостови и општински структури:Применливо за избрани столбови, членови за поддршка, столбови за заштитни огради и сродни структури.
- Пејзажна архитектура:Цилиндричните столбови можат да обезбедат структурна поддршка додека одржуваат чист визуелен изглед.
- Високи градби:Поголемите CHS членови може да се конструираат за значителни вертикални и комбинирани оптоварувања.
Како се споредува со други челични столбови?
Различни структурни профили служат за различни инженерски цели. Затоа, кружниот шуплив дел треба да се оценува според барањата на проектот наместо да се третира како универзална замена за H-пресек или квадратни/правоаголни шупливи делови.
| Карактеристика | Кружен шуплив дел | Квадратен/правоаголен шуплив пресек | H-дел челик |
|---|---|---|---|
| Пресек | Тркалезни и шупливи | Квадратни или правоаголни и шупливи | Отворете го профилот во форма на буквата H |
| Мулти-насочно однесување | Балансиран околу делот | Зависи од геометријата на делот | Се разликуваат силните и слабите оски |
| Торзиона отпорност | Силно однесување во затворен дел | Добро однесување во затворен дел | Генерално помалку ефикасен во торзија |
| Изложеност на ветер | Рационализиран цилиндричен профил | Повеќе аголен профил | Отворете го профилот на прирабница и веб |
| Архитектонски изглед | Мазна и цилиндрична | Чист геометриски изглед | Конвенционален структурен изглед |
| Типични апликации | Големи распони, изложени структури, столбови, архитектонски потпори | Згради, рамки, потпори за опрема | Повеќекатни рамки и тешки структурни системи |
Соодветниот дел зависи од структурните пресметки, барањата за поврзување, условите за изработка, достапноста на материјалите, буџетот на проектот и важечките стандарди за градба.
Како купувачите треба да ја изберат вистинската колона?
За тимовите за набавки, инженерите, изведувачите и изработувачите на челични конструкции, јасната техничка спецификација може значително да ги намали проблемите во комуникацијата и доцнењето на понудата.
- Дефинирајте ги оптоварувањата на дизајнот:Обезбедете аксијални оптоварувања, моменти на свиткување, торзиони ефекти, оптоварување на ветерот, сеизмички услови и други релевантни информации за дизајнот.
- Потврдете ги димензиите:Наведете го надворешниот дијаметар, дебелината на ѕидот, должината и потребните димензионални толеранции.
- Изберете ја класата на материјалот:Q235B и Q355B се вообичаени избори, додека конечната оценка треба да одговара на барањата за дизајн на проектот.
- Одредете детали за поврзување:Обезбедете димензии на основната плоча, распоред на сидро-завртки, барања за прирабници, места за поврзување на греди и детали за зацврстување.
- Размислете за животната средина:Надворешните, влажни, крајбрежни или хемиски агресивни средини може да бараат зголемена заштита од корозија.
- Потврдете ги барањата за инспекција:Разговарајте за димензионалната инспекција, инспекцијата на заварот, недеструктивното тестирање, дебелината на облогата и документацијата пред производството.
- План логистика:Размислете за должината на колоната, ограничувањата за транспорт, точките за подигнување, сегментацијата, пакувањето и редоследот на инсталацијата.
Деталниот цртеж или пакет со спецификации му овозможува на производителот да ја одреди најсоодветната рута на изработка и конфигурацијата на поврзувањето. Купувачите исто така можат да ги прегледаат структурните челични компоненти за да разберат како столбовите се интегрираат со други фабрикувани челични елементи.
Најчесто поставувани прашања
Кои материјали најчесто се користат за кружни шупливи челични столбови?
Структурните челици Q235B и Q355B најчесто се специфицирани за овие столбови. Конечниот материјал треба да се избере според структурните пресметки, важечките стандарди, условите на животната средина и барањата на проектот.
Која е разликата помеѓу безшевните и заварените столбови на цевки?
Бесшевните столбови се произведуваат од бесшевни челични цевки и немаат надолжен завар. Заварените столбови се формираат од челична плоча и се спојуваат со заварување. Заварената конструкција обезбедува поголема флексибилност за големи дијаметри и прилагодени дебелини на ѕидовите, додека бесшевната цевка може да биде поволна за специфичен дијаметар и структурни барања.
Може ли да се приспособи кружен шуплив челичен столб?
Да. Во зависност од можностите за изработка и инженерските барања, може да се приспособат дијаметарот, дебелината на ѕидот, должината, основните плочи, горните врски, зацврстувачите, поврзувачките плочи, дупките за завртките, навртките за подигање, конфигурациите за спојување и површинските третмани.
Како се постапува со заштитата од корозија?
Вообичаените опции вклучуваат шут-минирање проследено со системи за прајмер, средно и горен слој. Поцинкување со топло натопување, исто така, може да се земе предвид за соодветни примени, особено кога е потребна засилена заштита од корозија.
Дали кружните цевни столбови се погодни за надворешни структури?
Тие можат да се користат во апликации на отворено, како што се настрешници, патеки, пејзажни конструкции, општински објекти и други изложени челични системи кога се соодветно специфицирани димензиите на столбот, структурниот дизајн, врските и системот за заштита од корозија.
Кои информации треба да се дадат кога се бара понуда?
Корисните информации вклучуваат количина, степен на челик, надворешен дијаметар, дебелина на ѕидот, должина, цртежи за поврзување, детали за основната плоча, барања за површинска обработка, стандарди за инспекција, дестинација и очекуваниот распоред за испорака. Структурните цртежи се особено корисни за приспособени проекти.
Зошто да работите со професионален производител?
Структурниот столб мора да работи како дел од целосниот носечки систем, така што изборот на производи треба да вклучува повеќе отколку споредување на цените на цевките. Прецизноста на производството, квалитетот на заварувањето, деталите за поврзување, заштитата на површината, процедурите за инспекција, пакувањето и координацијата за испорака влијаат на конечниот резултат на проектот.
ХАЈШЕНГ обезбедува кружни шупливи челични цевни столбови користејќи структурен челик Q235B или Q355B и поддржува конфигурации за изработка, вклучувајќи основни плочи, зацврстувачи, приклучни плочи, завртки со висока јачина и заштитни облоги. За барања специфични за проектот, купувачите можат да обезбедат цртежи, димензии, информации за вчитување, количина и услови за примена за да може да се оцени соодветната конфигурација на колоната.
