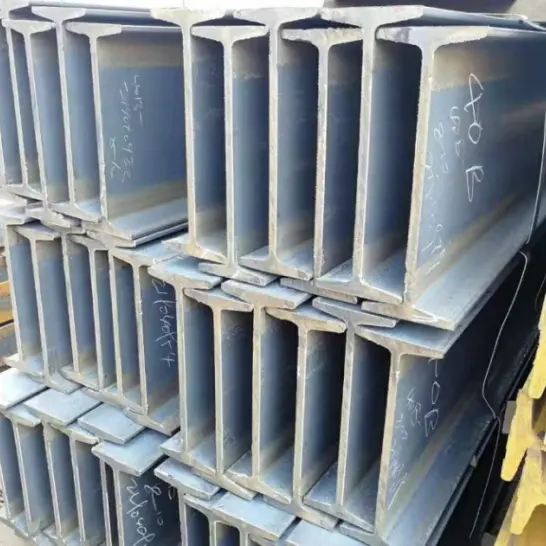

Топло валани структурни јас зрак челик

HAISHENG, доверлив кинески конструктивен челик производител и добавувач со едно застанување, располага со челик со топла валана структура I Beam произведен по GB/T 706 со оценки Q235B и Q355B. Со заострените внатрешни прирабници и нерамна дебелина, тој обезбедува економични трошоци и лесна обработка. Широко се користи за лесни секундарни греди, платформи, носачи и привремени лесни челични конструкции, тој е конвенционален топловалиран дел за згради со мал и среден распон.

Клучни карактеристики на производот

I. Пресечни и механички карактеристики

1. Внатрешните површини на прирабницата се наклонети, при што дебелината на прирабницата се намалува од внатре кон надвор; ова резултира со нерамномерна распределба на напрегањето низ пресекот и релативно слаба странична крутост.

2. Топло валан Структурен челик I зрак како единечна, интегрална единица без заварени споеви, што резултира со низок преостанат стрес и добра структурна стабилност.

3. Нуди пристоен отпор на свиткување, но просечен отпор на торзионо и странично поместување; несоодветни за апликации со долг распон, оптоварување со силен ветер или тежок товар.

II. Економски карактеристики и карактеристики на набавките

1. Класична категорија на производи со сеопфатен опсег на спецификации; широко достапни на залиха, лесни за набавка и конкурентни цени.

2. За иста носивост, потрошувачката на материјал е поголема од онаа на топловаланите H-зраци, што ја прави поекономична за лесни конструкции.

III. Карактеристики на градба и употреба

1. Редовната форма ја олеснува секундарната обработка (сечење, заварување, дупчење) и приспособува различни методи за поврзување на самото место.

2. Умерената само-тежина го прави кревањето и инсталирањето едноставно; идеален за едноставни згради и привремени објекти.

3. Се одликува со топло валана „црна“ завршна вага; може да се подложи на отстранување на 'рѓа и антикорозивна облога по потреба за да одговара на внатрешната и стандардната надворешна средина.

IV. Споредба со топло-валани H-зраци

1. Страничната вкочанетост е значително помала од онаа на H-зраците; несоодветни за употреба како столбови во високи згради или како греди за долги распони.

2. Ефикасноста на пресеците е релативно ниска, бара повеќе материјал при тешки товари.

3. Одличен однос на трошоците и перформансите; останува широко користен во лесни и едноставни челични конструкции.

Употреба и опсег на примена

I. Примарни употреби

1. Секундарни греди на подот/покривот и едноставно поддржаните греди: Топло валаниот конструктивен челик I се користи за поддршка на лесни оптоварувања на подот и покривот, вообичаено кај носечките системи со мал до среден распон.

2. Греди на платформа и пешачки патеки: Примарни и секундарни носечки компоненти за индустриски постројки, платформи за опрема, патеки за одржување и држачи.

3. Загради и потпори: Изработка на потпори за цевки, држачи за опрема, ѕидни потпори и привремени рамки за поддршка.

4. Ѕидови и ѕидни кадрици: Покриви за лесни индустриски згради, складирање на градилиштето и едноставни рамки за куќиште.

5. Рамки, греди и столбови од мали размери: греди и столбови за лесни челични рамки во ниски, едноставни структури како што се работилници, магацини и пристаништа за автомобили.

6. Компоненти на градежна машина: Основи за опрема за подигање, шасија на возила, привремен откопувач итн.

II. Опсег на примена

1. Индустриски згради: Лесни индустриски постројки, магацини, работилници и силоси за мали складишта; првенствено се користи за секундарни носечки компоненти.

2. Привремени/Едноставни градежни објекти: привремени објекти на градилиште, пристаништа за автомобили, настрешници, едноставни бараки за складирање и модуларни/подвижни згради.

3. Општинска инфраструктура: Општинско таложење, потпори за заштитни огради, потпори за пешачки патеки и мали потпори.

4. Електромеханичка поддршка: Поддржувачи за багажници за цевки за електрани и хемиски постројки, основи за опрема и закачалки/потпори за цевки за HVAC.

5. Привремени инженерски капацитети: ископувачки потпори, основи за скелиња и привремени носечки рамки за изградба.

6. Други полиња: шасија за земјоделски машини, рамки за мала транспортна опрема и едноставни магацински полици.

Клучни параметри за изведба

Стандарди: GB/T 706-2016, GB/T 700, GB/T 1591

I. Заеднички материјали и механички својства

II. Детали за означување и спецификација на делот

1. Формат на назначување: Модел + Висина (на пр., 10#, 12#, 14#, 16#, 20a#, 20b#). Под-типови (a, b, c) постојат за иста висина; дебелината на мрежата и прирабницата постепено се зголемува, што резултира со поголема носивост.

2. Карактеристики на пресекот: Внатрешната површина на прирабницата има наклон од 1:6; прирабницата е подебела во коренот и потенка на работ, што резултира со нерамномерна распределба на напрегањето низ делот.

III. Заеднички спецификации (димензии на модел + дел)

Формат: Висина × Ширина на прирабница × Дебелина на веб

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Толеранции на димензии и облик

1. Стандардна фиксна должина: 6m, 9m, 12m; достапно прилагодено сечење.

2. Правичност (камбер): ≤2мм на метар; вкупна камбер ≤0,2% од вкупната должина.

3. Перпендикуларноста на извртувањето и крајното лице се во согласност со националните стандарди, обезбедувајќи прецизност за време на инсталацијата и спојувањето.

V. Карактеристики на површината и обработката

1. Услов на испорака: Топло валани со мелничко вага (црна завршница).

2. Обработливост: Погоден за сечење, дупчење, заварување и виткање; погодно за секундарна обработка.

3. Заштита од корозија: Незаштитена во сурова состојба; може да претрпи отстранување на 'рѓа, бојадисување или галванизирање на топло.

VI. Еколошки и структурни параметри

1. Работна температура: -20°C до 80°C.

2. Структурни карактеристики: Умерен отпор на свиткување; релативно низок отпор на торзија и странична вкочанетост; несоодветни за долги распони, области со големо оптоварување на ветер или примарни носечки улоги во висококатници.

3. Погодност за оптоварување: првенствено се користи за едноставно поддржани греди и компоненти со лесно оптоварување; избегнувајте долгорочно ексцентрично оптоварување.

Спецификации Табела на топло валани структурни I зрак челик
