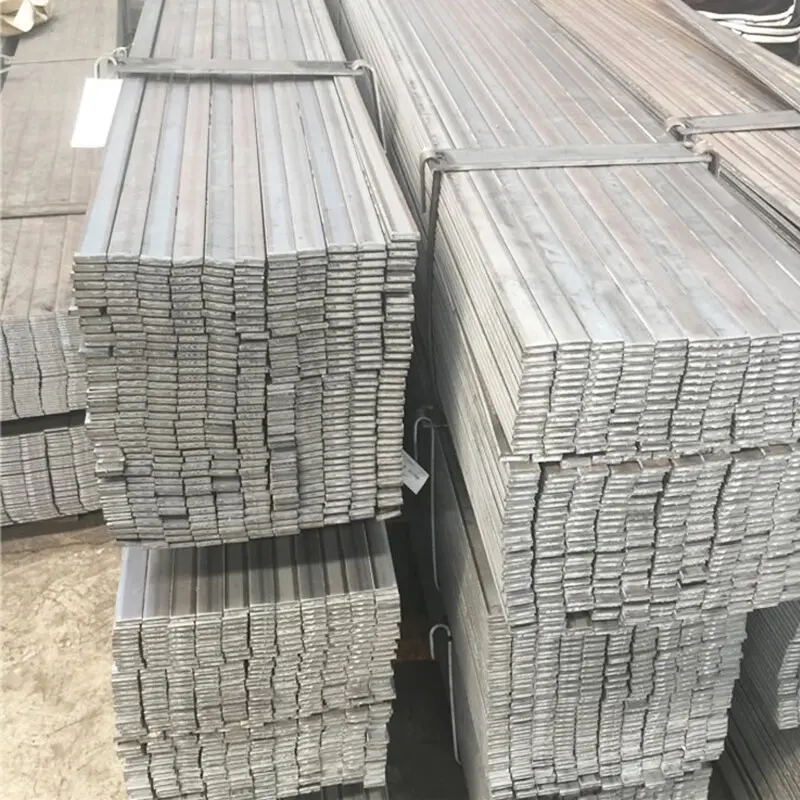

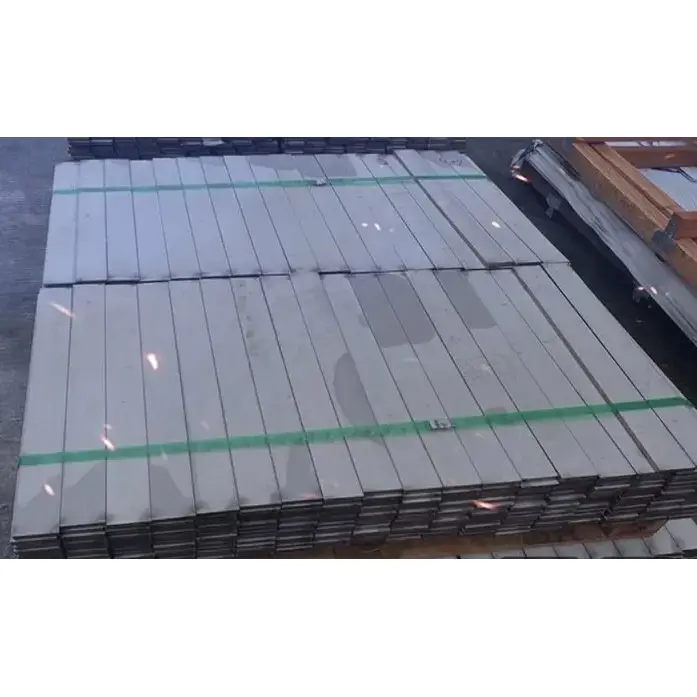

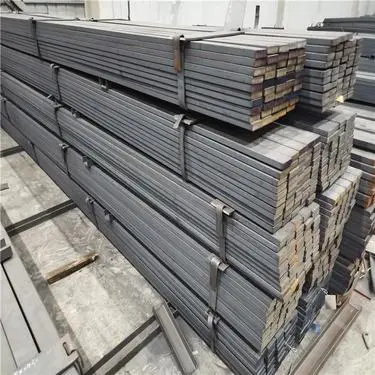

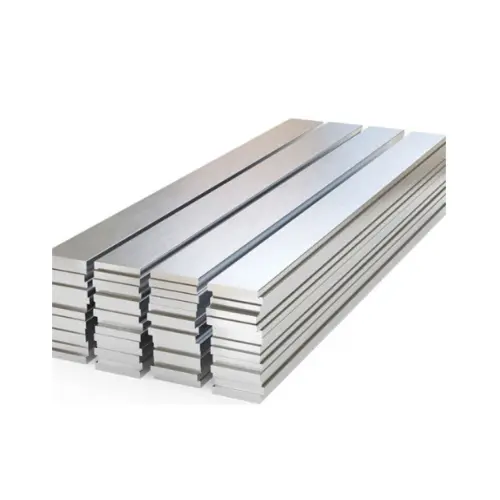

Топло валани рамни челични шипки за градежништво имаат правоаголен пресек со заоблени рабови. Тие се во согласност со стандардот GB/T 704-2016 и првенствено се направени од челик Q235B или Q355B. Спецификациите се движат од 12–300 mm во ширина и 3–60 mm во дебелина, со стандардни должини од 6m, 9m или 12m.
1. Пресекот е долг, рамен правоаголник каде ширината значително ја надминува дебелината. Тој нуди умерена отпорност на свиткување и странична вкочанетост со јасна оска за носење, што го прави идеален за апликации кои вклучуваат еднонасочни оптоварувања, затегнувачки врски и стегање.
2. Обично изработен од јаглероден структурен челик, материјалот е униформен и цврст. Стабилно работи при статички и мали динамички оптоварувања и е отпорен на кршливи фрактури.
3. Нуди мала само-тежина во однос на неговиот пресек и висока ефикасност на искористување на материјалот; кога се користи како конектори или затегнувачки врски, ефикасно го намалува целокупното структурно оптоварување.
1. Рамните површини и униформните рабови обезбедуваат одлично вклопување, овозможувајќи рамна инсталација против структурните компоненти. Погоден е за примени како што се стеги, рабови, армирање и затегнувачки врски.
2. Неговиот тенок профил и едноставна форма овозможуваат флексибилно уредување, што го прави прилагодлив на неправилни области и тесни градежни простори.
3. Широк опсег на модуларни спецификации - кои нудат различни комбинации на ширина и дебелина - овозможуваат приспособување на лице место и обезбедува голема разновидност.
1. Покажува одлични перформанси и при топла и ладна обработка. Може лесно да се сече, дупчи, свиткува, валани, заварува и жигоса без потреба од сложени машини. 2. Разновидни методи на поврзување: првенствено споени преку заварување во скут или заварување со задник, но може да се прицврстат и со завртки или нитни; изработката на зглобовите е едноставна.
3. Должините може да се сечат по потреба со минимален материјален отпад; погодна е обработка на мали или неправилни делови.
1. Топло валаната површина ја задржува мелничката скала; може да се применат третмани како што се топло поцинкување, ладно поцинкување, боење или оцрнување. Откако ќе се третира за отпорност на корозија, тој е погоден за внатрешна, надворешна и влажна или изложена средина.
2. Механичките својства остануваат стабилни во стандардниот температурен опсег од **-20°C до 250°C**, без значително влошување на перформансите.
1. Едноставните производствени процеси и производството во големи размери резултираат со ниски цени и достапност на залихи, што го прави високо рентабилен основен структурен профил.
2. Категоризирано во топло валани рамен челик и ладно влечен рамен челик:
1. Топло валани тип: Карактеристики мелница скала на површината; умерена димензионална прецизност; погоден за општи инженерски апликации.
2. Ладно влечен тип: Висока димензионална прецизност и мазна завршна површина; погоден за прецизно склопување и механички компоненти.
1. Слаб отпор на странично торзија и превртување; несоодветни за употреба како примарни носечки греди или столбови сами по себе; обично се користат како помошни компоненти.
2. Потенки рамни челични делови имаат слаба отпорност на локализиран удар и се склони кон свиткување или деформација при прекумерни оптоварувања.
3. Подложни на брзо рѓосување доколку се остават изложени на отворено подолго време без заштита од корозија.
1. Поврзувачки компоненти за челични конструкции
Топло валани рамни челични шипки може да послужат како шипки за врзување, зајакнувачки плочи, поврзувачки плочи и зацврстувачи помеѓу челични греди, столбови, H-зраци и квадратни/правоаголни шупливи делови. Тие ја подобруваат целокупната структурна стабилност и се вообичаени помошни материјали за споеви на челични конструкции.
2. Вградени делови и компоненти
Се користи за изработка на вградени рамни челични плочи, вградени елементи за врзување и ленти за заземјување; широко применета во проекти со вградени компоненти за градење на темели, ѕидови и покриви.
3. Системи на куќиште и рабови
Се користи за отсекување на рабовите и завиткување околу обоени челични панели, ѕидови, покриви и отвори на врати/прозорци; исто така се користи за ленти под притисок, рамки за запечатување на рабовите, ленти за покривање на зглобови на панели и компоненти за запечатување/блокирање на водата. 4. Додатоци за цевки и опрема
Стегачи за цевки, спојници за цевки, ремени за загради, ленти за прицврстување на опремата и ленти за фиксирање на линии; се користи за организирано прицврстување на цевки и кабли.
5. Заземјување за напојување и заштита од гром
Заземјување рамни шипки, спроводници за заштита од гром и ленти за изедначување на потенцијалот за згради, фабрики, простории за дистрибуција на електрична енергија и специјализирана опрема; материјали во согласност со стандардите за електроенергетската индустрија.
6. Заштитни огради, парапети и патеки/скали
Облога на рабовите на скалите, ленти за зајакнување на оградата, едноставни попречни шипки на заштитните огради и ленти на платформата против лизгање.
7. Механичка и хардверска обработка
Испечатени делови, рамки за мала опрема, додатоци за алат, хардверски компоненти, делови за земјоделски машини и прилагодено сечење/обработка на мали нестандардни делови.
8. Општински и привремени објекти на градилиште
Зајакнување за складирање, врски за скелиња, привремени рамки за поддршка и рамки за основата на знаци.
1. Инженерство на челични конструкции: помошни материјали за индустриски постројки, монтажни згради, челични покриви и системи за обложување на ѕидови.
2. М&Е на згради (механички и електричен): Електрично заземјување за заштита од гром, потпори за водоводни/HVAC цевки и системи за фиксирање на канали.
3. Енергетско инженерство: Приклучоци за заземјување и спроводливост за трафостаници, простории за дистрибуција и надворешни капацитети за напојување.
4. Општински и транспорт: огради за патишта, заштитни огради, автобуски засолништа и компоненти на општинскиот пејзаж.
5. Производство на машини: опрема за општа намена, градежни машини, земјоделски машини и обработка на хардверски компоненти.
6. Изградба на бродови и ѕидови за завеси: Зајакнување на компонентите на бродот, архитектонско завршување на рабовите на ѕидовите за завеси и подрамки за врати/прозорци.
· Топло валани рамен челик: рентабилен со висока достапност на залихи; погоден за општа инженерска употреба, првенствено за структурни врски, вградени делови, заземјување и завршна обработка на рабовите на обложување.
· Рамен челик со ладно влечење: има прецизни димензии и мазна, чиста завршна површина; погоден за прецизни машини, компоненти кои бараат висок естетски квалитет и прецизно склопување.
· Поцинкуван рамен челик со топло натопи: Отпорен на корозија и 'рѓа; се претпочита за надворешни, изложени или влажни средини и проекти за заземјување со заштита од гром. Клучни параметри за изведба
Стандарди: GB/T 704-2016 „Тпло валани рамен челик“, GB/T 34374-2017 „Рамен челик со ладно влечење“
|
Оценка на материјалот |
Јачина на принос ReL (MPa) |
Јачина на истегнување Rm (MPa) |
Издолжување по фрактура |
Апликативни сценарија |
|
Q235B |
≥235 |
375-500 |
≥24% |
Општа инженерска употреба, елементи за врзување, облоги на рабовите, обични вградени делови, заземјувачки плочи |
|
Q355B |
≥355 |
470-630 |
≥21% |
Тешко засилување, носечки приклучни плочи, фитинзи за механичка опрема |
Општи физички параметри
· Густина: 7,85 g/cm³
· Модул на еластичност: 2,06 × 105 MPa
· Работна температура: -20°C до 250°C
1. Метод на назначување
Ширина × Дебелина (мм); Примери: 50×5, 80×6
2. Опсези на главни големини
· Ширина: 12–300 mm
· Дебелина: 3–60 mm
· Стандардна должина: 6m, 9m, 12m; сече до должина достапни на барање
3. Димензионални толеранции
· Топло валани рамен челик: Ширина ± 1,0 mm, Дебелина ± 0,5 mm
· Рамен челик со ладно влечење: Повисока прецизност; толеранција на ширина/дебелина ≤ ±0,3 mm
4. Теоретска формула за тежина
Ш (кг/м) = Ширина (мм) × Дебелина (мм) × 0,00785
5. Заеднички спецификации и тежина по метар
|
Големина (Ширина × Дебелина, mm) |
Теоретска тежина (kg/m) |
Главните апликации |
|
20×3 |
0.471 |
Мали облоги на рабовите, обликување на прозорци и врати, едноставни шипки за врзување |
|
25×3 |
0.589 |
Декоративно обликување, делови за фиксирање на цевководи |
|
30×3 |
0.707 |
Општа облога на рабовите, обликување на покривот, мали делови за зајакнување |
|
30×4 |
0.942 |
Ѕидни шипки за врзување, мали стеги за цевки |
|
40×4 |
1.256 |
Редовен рамен челик за заземјување, обични поврзувачки плочи |
|
40×5 |
1.570 |
Стандардни ленти за заземјување, стеги за цевки, обликување на куќиште |
|
50×5 |
1.963 |
Главен рамен челик за заземјување, ленти за врзување на челична конструкција |
|
50×6 |
2.355 |
Тешки шипки за врзување, ленти за зајакнување на опремата |
|
60×6 |
2.826 |
Големи стеги за цевки, ленти за зацврстување на гредата и столбовите |
|
80×6 |
3.768 |
Тешки поврзувачки плочи, проширени делови за зајакнување |
|
80×8 |
5.024 |
Дебели носечки ленти, помошни плочи за основите на опремата |
|
100×8 |
6.280 |
Проширени компоненти со тешки товари, фитинзи со големи обрачи |
1. Рамен, издолжен пресек; нуди добра еднонасочна отпорност на свиткување, но мала странична вкочанетост. Погоден за апликации за свиткување, затегнување, врзување и стегање во рамнина; несоодветни за самостојно издржување на висок вртежен момент или странични оптоварувања.
2. Униформен состав на материјалот без значителни точки на концентрација на стрес; покажува одлични својства на ладно свиткување и печат.
3. Стабилни перформанси на смолкнување; погодни за употреба како конектори за скут, водостопи и шипки за врзување.
|
Категорија |
Процес на формирање |
Прецизност и состојба на површината |
Основни перформанси |
Апликативни сценарија |
|
Топло валани рамен челик |
Топло тркалање |
Оксидна скала на површината, обична димензионална прецизност |
Добра цврстина, одлична заварливост, перформанси со висока цена |
Шипки за врзување од челична конструкција, вградени делови, облоги на рабовите, општо заземјување шипки, општа употреба на градилиштето |
|
Ладно нацртан рамен челик |
Прецизен ладен цртеж |
Мазна светла површина, прецизни димензии |
Висока исправност, цврста толеранција, добар изглед |
Прецизни машински фитинзи, декоративни компоненти, високопрецизни делови за склопување |
|
Топло поцинкуван рамен челик |
Топло валање / ладно цртање + галванизирање со топло натопување |
Униформна обвивка од цинк, својство против 'рѓа |
Одлична отпорност на корозија и временски услови, стабилна електрична спроводливост |
Заземјување на отворено, структурни делови на отворено, влажни средини, енергетски проекти |
1. Изведба на ладно свиткување: Способно за ладно свиткување 180° на собна температура без пукање или раслојување на свиокот; погоден за виткање и обликување на лице место.
2. Перформанси на заварување: Поради ниската содржина на јаглерод, овие топло валани рамни челични шипки се погодни за лачно заварување и заварување заштитено со гас; тие даваат силни завари кои се отпорни на пукање.
3. Печатење/удирање: Лесно се удираат и сечат; мала тешкотија на обработка; погоден за масовно производство на мали делови со неправилна форма.
4. Електрична спроводливост: Чистиот јаглероден челик нуди добра електрична спроводливост и е стандарден материјал за проекти за заштита од гром и заземјување.
1. Основна состојба: Топло валана „црна“ завршница (мелничарска скала); склони кон рѓосување; антикорозивниот третман е задолжителен за надворешна употреба.
2. Заеднички антикорозивни процеси и референтни спецификации
o Поцинкување на топло: Просечна дебелина на облогата од цинк ≥65μm; работен век на отворено од 12-18 години.
o Ладно поцинкување / Боење: Облога од цинк / дебелина на бојата од 20–40μm; првенствено за затворени или суви средини.
o Поцрнување / Пасивација: само спречување на 'рѓа (без декоративна завршница); се користи за внатрешни механички компоненти.
1. Примарно: Заварување во скут, заварување со задник (стандард за челични конструкции и проекти за заземјување).
2. Секундарно: Завртување, заниткување, прицврстување на клип/стегач.
Погоден
Затегнување/армирање на челична конструкција, ленти за украсување на рабовите на покривот/ѕидот, вградени делови, громобранска заштита/заземјување, стеги/држачи за цевки, рабови на оградата на скалите, едноставни заштитни огради, мали механички хардверски делови.
Несоодветни
Самостојни примарни носечки греди или столбови, компоненти кои подлежат на високофреквентно наизменично влијание, носечки компоненти под висок притисок.
| ширина (мм) |
дебелина (мм) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| теоретска тежина (kg/m) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
