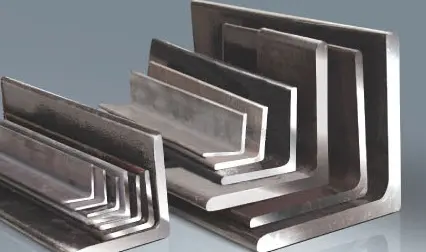

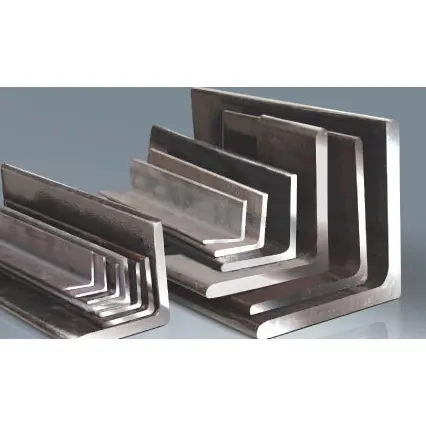

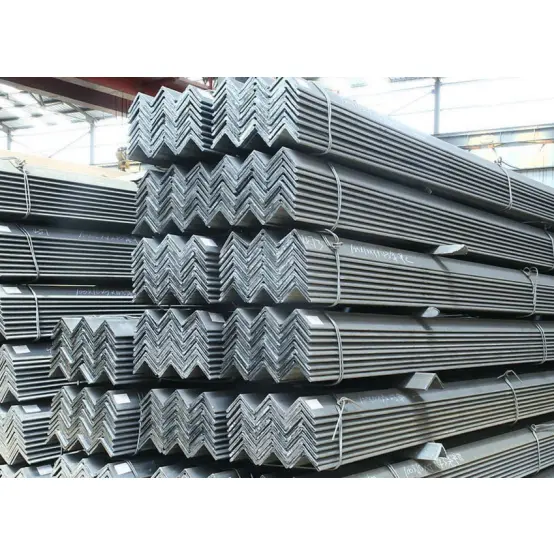

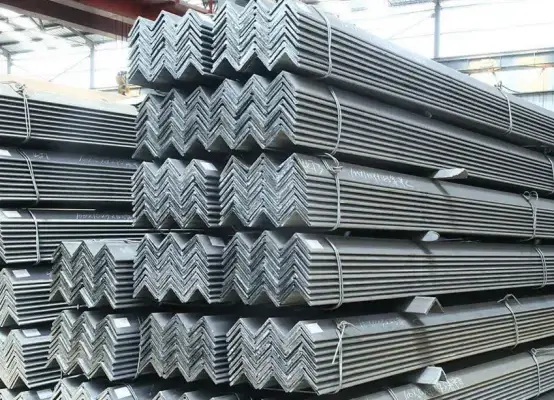

Поцинкувани конструктивни челични аголни шипки

Аголните шипки од галванизиран конструктивен челик се лесни, економични и лесни за обработка и инсталирање. Со нивните компактни и разновидни пресеци, тие често се користат за конструктивни приклучоци, потпори, засилување на оградата, огради, носачи, вградени делови и разни помошни компоненти. Широко користени во индустриски капацитети, општински проекти, електромеханички инсталации и складишта, тие се помошен материјал со висок волумен во челичната конструкција.

Карактеристики на аголни шипки

I. Карактеристики на механички и напречен пресек

1. Пресек во облик на L; лесна структура. Тие првенствено издржуваат аксијални сили, сили на смолкнување и локални моменти на свиткување. Поради релативно ниската вкупна цврстина, тие не се погодни за употреба како носечки компоненти на јадрото, како што се главните греди или столбови.

2. Топло валана, едноделна конструкција резултира со низок преостанат стрес и униформни својства на материјалот, што ги прави отпорни на пукање или деформација при оптоварување.

3. Аглите со еднакви краци нудат симетрична распределба на оптоварувањето, додека нееднаквите агли овозможуваат флексибилен избор врз основа на насоката на силата, сместувајќи различни монтажни споеви.

II. Економски карактеристики и карактеристики на набавките

1. Широк опсег на спецификации и модели; богата пазарна залиха и различни канали за набавка; ниска цена и ниска вкупна цена.

2. Лесен, значително намалувајќи го целокупното структурно оптоварување и трошоците за основата.

III. Карактеристики на обработка и градба

1. Сечењето, удирањето, свиткувањето, заварувањето и спојувањето се едноставни, што овозможуваат флексибилна секундарна обработка на самото место.

2. Компактната големина го олеснува ракувањето и кревањето; разновидните методи на склопување (заварување или завртки) обезбедуваат висока ефикасност на градбата.

3. Флексибилни опции за спојување и комбинација; користењето на повеќе шипки заедно може да ја подобри севкупната носивост и стабилност.

IV. Карактеристики на употреба и компатибилност

1. Се испорачува во топло валана „црна“ (мелничка скала) состојба; компатибилен со антикорозивни третмани како што се отстранување на 'рѓа, бојадисување и галванизирање на топло; погоден за употреба во стандардни внатрешни и надворешни средини. 2. Високо разноврсна; погоден за изработка на разни помошни компоненти како што се конектори, носачи, рамки за куќиште, огради и вградени делови.

V. Ограничувања

Поради нивната форма на попречен пресек, тие имаат ограничен отпор на свиткување и странично поместување. Тие служат првенствено како помошни носечки, поврзувачки или зајакнувачки компоненти и не можат да поддржат големи товари при апликации со долг распон или тешки апликации.

Употреба и опсег на примена

I. Примарни употреби

1. Спојување и засилување: Поцинкуваните конструктивни челични аголни шипки служат како поврзувачки плочи, зацврстувачи и спојување на компонентите помеѓу примарните и секундарните челични членови (како што се греди и столбови), зголемувајќи го интегритетот на спојницата.

2. Различни потпори и држачи: Изработка на потпори за цевки, држачи за фиока за кабли, основи за опрема, потпори за коридор за комунални услуги и потпирачи за покрив.

3. Куќишта и рамки: Ѕидни/покривни огради за индустриски постројки, рамки за обложување од челик во боја, рамка на преградни ѕидови и рамки за врати/прозорци.

4. Огради, заштитни огради и скали: периметарско оградување на фабриката, огради за скали, огради за пешачки патеки, куќишта на платформа и главни компоненти за пристапни скали.

5. Вградени делови и котви: Конструктивни вградени делови, приклучоци за основна плоча и ѕидни врски.

6. Лесни рамки и привремени објекти: Едноставни бараки, складирање на градилиштето, привремени потпори и компоненти на скелиња.

7. Зајакнување на челична конструкција: Обезбедување зајакнување, врзување и странична поддршка за H-зраци, канален челик, I-зраци и други структурни членови.

II. Опсег на примена

1. Индустриски згради: Системи за поддршка, структури за огради и помошни материјали за платформи за опрема во фабрики, магацини и работилници.

2. Општинско инженерство: Заштитни огради на патишта, складирање на локацијата, рамки за билборди, потпори за општински комунални линии и мали пешачки патеки.

3. M&E и HVAC: Специјализирани потпори и закачалки за воздушни канали, водоводни цевки и кабли во електрани, хемиски објекти и комерцијални објекти.

4. Монтажни и градежни објекти: Помошни рамки за повеќекатните челични конструкции, модуларни згради и едноставни станбени единици.

5. Складирање и логистика: лесни полици, лавици за прегради за складирање и заштитни структури за дворови за складирање. 6. Други области: Помошни конструкции за градежни машини, морски помошни материјали, рамки за земјоделски машини и помошни членови за столбови за пренос на електрична енергија.

Клучни параметри за изведба

Стандард: GB/T 706-2016 (галванизирани конструктивни челични аголни шипки); категоризирани во агли со еднакви и нееднакви краци.

I. Заеднички материјали и механички својства

Модул на еластичност: 2,06 × 105 MPa; Енергија на удар на собна температура ≥ 27 Ј.

II. Класификација, ознака и главните спецификации

1. Класификација и ознака

· Агол со еднаква нога: Широчините на нозете се еднакви; ознака: ширина на ногата × дебелина на ногата (на пр., ∠50×5).

· Нееднаков агол на ногата: ширините на нозете се разликуваат; ознака: долга ширина на ногата × широчина на кратка нога × дебелина на ногата (на пр., ∠63×40×5).

2. Вообичаени агли со еднакви нозе (одржување во инженерството)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Заеднички нееднакви агли на нозете

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Димензии и параметри на должина

1. Стандардна фиксна должина: 6m, 9m, 12m; достапно прилагодено сечење; толеранција на должина ±5 mm.

2. Толеранции на обликот: Кривина ≤ 2mm на метар; вкупна закривеност ≤ 0,2% од вкупната должина; нема значително извртување.

IV. Структурни карактеристики

1. Отворен дел во форма на L; ниска торзиона и свитлива ригидност; погоден за отпорност на аксијални сили, сили на смолкнување и локални моменти на свиткување.

2. Аглите со еднакви краци имаат симетрично оптоварување и често се користат за двонасочни потпори или симетрични потпори; Аглите со нееднакви нозе се погодни за еднонасочни товарни споеви.

3. Носивоста на еден член е ограничена; комбинирањето или групирањето на членовите може да ја подобри севкупната ригидност.

V. Карактеристики на површината и обработката

1. Услов за испорака: Топло валани, црна завршница (со мелница).

2. Обработливост: Лесно за сечење, дупчење, заварување и виткање; погодно за изработка на лице место.

3. Заштита на површината: Компатибилна со отстранување и боење на 'рѓа, галванизирање со топло поцинкување или премачкување во прав; погоден и за внатрешна и за надворешна средина.

VI. Параметри на работната средина

1. Применлив температурен опсег: [Min]°C до [Max]°C

2. Отпорност на корозија: на основниот материјал му недостасува вродена отпорност на корозија; заштитата на површината е задолжителна за надворешни или корозивни средини.

3. Методи на поврзување: Компатибилен со заварување, стандардно завртување или галванизирано завртување.

Табела со спецификации на аголни шипки од галванизиран конструктивен челик
