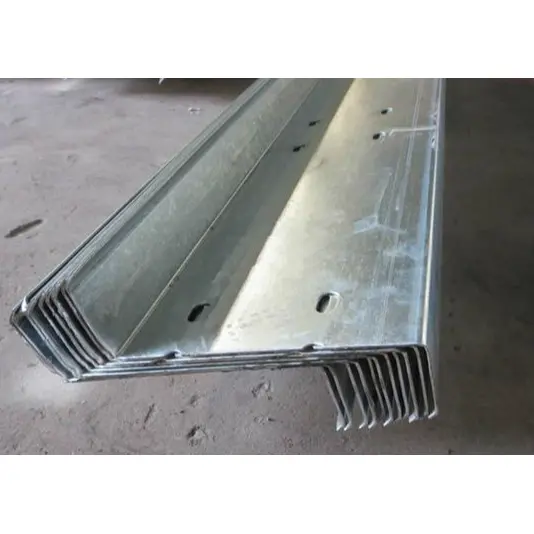

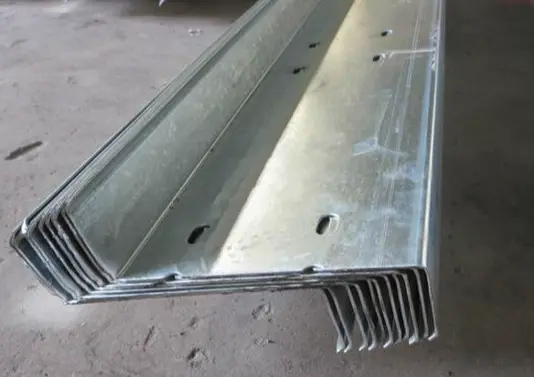

Ладно валани Z дел челични цигари

HAISHENG-овите челични прегради со ладно валани Z се тенкоѕидни, носечки профили специјално дизајнирани за покриви со наклон од челични конструкции. За разлика од конвенционалните перлиња со царски пресек, нивната структура на навалена прирабница овозможува преклопување од крај до крај за да се формира континуиран носечки сноп, што значително ја зголемува носивоста на покривот додека ја намалува потрошувачката на челик. Како добавувач на челични конструкции со едно застанување, ние нудиме повеќе од профили со Z-дел; ние обезбедуваме сеопфатни решенија за прелини приспособени на фактори како што се распонот на фабриката, локални оптоварувања на ветерот и крајбрежни средини со прскање сол. Управуваме со сè, од квалитетот на галванизацијата на суровините и дупчење во линија до комплетната пратка на сите придружни додатоци, а со тоа ги решаваме вообичаените инженерски проблеми - како што се неусогласеноста на димензиите, неконзистентните антикорозивни стандарди и структурната несоодветност за време на монтажата на лице место - што се појавуваат при одделно набавување на профили и додатоци.

Дефиниција на производ и опсег на примена

1. Материјал и процес:

Овие ладно валани челични челични ленти со разделни Z се произведени од Q235B топло поцинкувана челична лента користејќи целосно автоматизирана линија за ладно формирање за континуирано образување на ролна, што резултира со стандарден челичен профил со тенкоѕидени, лесен мерач со пресек во облик на Z.

2. Примарна апликација:

Поставени над главните греди на покривот, тие го поддржуваат целосното оптоварување на профилираниот челичен лим и изолационите слоеви на покривот, пренесувајќи ги овие оптоварувања на главната челична конструкција. Тие се широко користени во фабрички згради на портална рамка и покриви со просторна рамка со долг распон.

3. Клучни структурни карактеристики:

Дизајнирани со прирабници кои се наклонуваат во спротивни насоки, краевите може директно да се преклопуваат (заглавуваат) за да се прошири должината, создавајќи систем со континуирани зраци со повеќе распон; ова нуди супериорна севкупна отпорност на свиткување во споредба со циркулите со царски пресек.

4. Ограничувања за употреба:

Конфигурациите со закосени прирабници се несоодветни за вертикална монтажа на надворешни ѕидни панели; Ц-пресеците се стандарден избор за носечки ѕидови, додека Z-пресеците ретко се користат за ѕидови.

5. Стандард за заштита од корозија на основниот материјал:

Поцинкувањето со топло натопи е стандарден процес; дебелината на облогата мора да биде ≥80μm за стандардни индустриски локации во внатрешноста и ≥120μm за крајбрежни или хемиски корозивни области.

Комплетна конфигурација на пакетот за снабдување

1 Спецификации на главна Z-дел

Стандард за означување на делот: Висина × Прирабница × Усна (H × B × C)

Стандардни модели на акции: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Заеднички опсег на дебелина на ѕидот: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Тешки верзии од 3,0 мм достапни за сопствени проекти.

2 Компоненти за латерална стабилност

1). Попустливи прачки: поцинкуван тркалезен челик со топло натопување (Φ10, Φ12); достапен во прави и дијагонални типови за да се ограничи страничното поместување на Z-пресеците и да се спречи извртување или нестабилност при големи оптоварувања на ветерот.

2). Потпори: Топло поцинкувани заварени чаури за цевки (Φ32×2,0); инсталиран на преодните точки на дијагоналните шипки за попуштање за да обезбеди цврста поддршка, осигурувајќи дека прачките не се деформираат под оптоварување.

3). Протези за прирабница на покривот: челик со мал агол или мали делови од Ц-пресек; на едниот крај е фиксиран на преградата од делот Z и на другиот заварен на челичната греда на покривот. Тие се спротивставуваат на превртување на валјакот предизвикано од силно вшмукување на ветер; Поставувањето на целосен покрив е задолжително за индустриски објекти со распони поголеми од 18 метри.

3 Специјализирани додатоци за конструкција за поврзување

1). Шипки од вирлин: Топло поцинкувани челични плочи (дебели 3,0 mm–5,0 mm) однапред заварени на горната површина на главната греда на покривот; тие служат како основа за закотвување на ризли со дел од Z.

2). Завртки за спојување: M12 или M14 галванизирани топло-поцинкувани завртки со висока јачина што се користат за прицврстување на преклопувачките краеви на оградите.

4 Компатибилни материјали за куќиште на горниот покрив

Горната површина на ладно валаните челични прекривки од делот Z е компатибилна со покривни панели со стоечки споеви 470/475 и стандардни профилирани челични лимови обложени со боја. Исто така, поддржува комплетен систем за покривање на покривот кој вклучува топлинска изолација, PE мембрани за дишење и трепкање на гребенот.

Стандардизирани шеми за конфигурација на Purlin по сценарио

1 стандардни фабрички згради со средни распони (под 15 метри)

Користи модел Z160×50×20 со дебелина на ѕид од 2,0mm; располага со стандардни шипки за попуштање и локализирани држачи за колена само на средниот распон на покривот; погоден за внатрешни, обични магацини за преработка без значителна ерозија од ветер.

2 фабрички згради за челични конструкции со голем распон (18м–30м)

Користи модели Z180 и Z200 со дебелина на ѕидовите од 2,0mm–2,2mm; се одликува со целосен распоред на прави и дијагонални шипки за попуштање по целата должина и загради за колената низ целиот распон за да ја издржат само-тежината на покривот и силните оптоварувања при притисок на ветерот.

3 крајбрежни области со силен ветер и покриви со рамки со голем распон

Користи задебелени профили со Z-пресек (2,2mm–2,5mm) со поблиско растојание на шипките и загради за колена инсталирани низ покривот; дебелината на галванизирачкиот слој е зголемена на 120μm за да се спротивстави на корозија на морската сол и налетите на силен ветер.

Челик Z-дел наспроти челик C-дел

1. Разлики во структурата на попречниот пресек:

Ладно валаните челични циркули од делот Z имаат наклонети прирабници, дозволувајќи им на краевите да се преклопуваат и да формираат континуирана структура на греди; Челичните циркула со пресек имаат рамни прирабници кои можат да се спојат само со задник, што резултира со едноставно потпорно структурно однесување.

2. Сценарија за апликација:

Челик со Z-дел е погоден за наведнати покриви и апликации со долг распон; Челикот со царски пресек најчесто се користи за фабрички ѕидови и покриви со распони од 12 метри или помалку.

3. Структурни перформанси:

Со идентични димензии на попречниот пресек, челикот со Z-пресек доживува моменти на свиткување со помал среден распон, што овозможува поголеми растојанија на покривот со еден распон.

Пет основни практични предности

1. Структурна погодност за наведнати покриви:

Наклонетите прирабници природно се усогласуваат со наклонот на покривот, одржувајќи ја горната површина на оградата паралелна со покривната плоча; ова обезбедува вертикален, униформен пренос на товарот и го елиминира ексцентричното оптоварување.

2. Ефикасна инсталација на преклопување:

Прирабниците на двата краја на профилот може директно да се преклопуваат за да се прошири должината без дополнителни плочи за спојување; едноставното завртување го комплетира проширувањето, значително намалувајќи го времето за изградба на покривот.

3. Супериорна латерална стабилност:

Делот нуди висока вкупна странична цврстина и силна отпорност на страничен притисок и торзиона деформација, обезбедувајќи покривот да остане стабилен при силни ветрови.

4. Лесна тежина и заштеда на материјали:

За истите барања за распон на покривот и оптоварување, челикот со Z-пресек овозможува помали пресеци или потенки ѕидови, намалувајќи ја количината на челик што се користи по единица површина и намалувајќи го товарот на главната челична рамка.

5. Практично монтажно собрание:

Дупките за завртки за спојување се претходно дупчат во фабриката; инсталацијата на лице место бара само вметнување и затегнување на завртките - со што се елиминира потребата за дупчење на самото место - што резултира со сигурни врски и минимален градежен отпад.

Клучни диференцијатори наспроти конкурентни производи

1. Континуирано однесување на зракот: Заштеда на материјал за долги распони

Кога се преклопуваат, ладно валаните челични вили со дел од Z формираат континуиран зрак со повеќе распон, ефикасно намалувајќи ги моментите на свиткување на средината на распонот. Под идентични услови на оптоварување и распон, може да се користат помали спецификации на профили во споредба со челикот со Ц-пресек, со што се намалуваат вкупните трошоци за набавка на челик. Спротивно на тоа, челикот со царски пресек обично се потпира на врски со едноставен распон; апликациите со долг распон бараат поголеми пресеци, што резултира со поголема потрошувачка на материјал.

2 Супериорна пресечна јачина на свиткување

Со оглед на идентична висина и дебелина на ѕидот, Z-делот нуди поголем момент на инерција долж својата силна оска во споредба со челикот со C-пресек. Обезбедува супериорна вертикална носивост и отпорност на обилен снег и силни ветрови, што го прави префериран избор за крајбрежни проекти и структури на просторни рамки со голем распон.

3 Совршено прилагодени за покриви со стрмни падини

Структурата на навалената прирабница е природно компатибилна со наклонети покриви, обезбедувајќи стабилна потпора без ризик од еднострано, неподдржано оптоварување кое често се среќава со C-пресеци; рамните прирабници на царските пресеци може да предизвикаат ексцентричност на оптоварувањето на стрмните падини, што доведува до отклонување и деформација со текот на времето.

4 Значајни вкупни предности на трошоците

Користењето на челик со Z-дел за покриви со голем распон овозможува намалување на спецификациите на профилот и вкупната потрошувачка на челик. Неговата само-тежина е далеку помала од онаа на традиционалниот топловалиран канален челик; прекумерната тежина на каналниот челик не само што ги зголемува трошоците за материјалот, туку и ги зголемува трошоците за главните греди и конструкцијата на темелите, поради што топловалениот канален челик во голема мера е исфрлен од употреба за покриви во модерните индустриски згради од лесен челик.

5 Двојни предности: Отпорност на корозија и градба со долг распон

Произведен преку интегриран процес на галванизација на топло, тој ги исполнува двојните антикорозивни стандарди (80μm за внатрешни области, 120μm за крајбрежните региони), обезбедувајќи отпорност на 'рѓа при долготрајна употреба на отворено. За долги распони на покривот, деловите може директно да се преклопат за да се прошири должината без сегментирано спојување, што резултира со многу поголема вкупна брзина на монтирање во споредба со спојувањето со задник што е потребно за C-делови.

6 Резиме Споредба со конкурентни производи

1). Царски цистерни: Користете едноставно потпрена структура на задник-зглоб; погоден за фабрички ѕидни системи и покриви со мал распон (под 15 m).

2). Топло валани канален челик: висока само-тежина и висока цена; ретко се користи во системи со обвивки од лесен челик.

3). Полиња од Z-дел: Овозможуваат преклопено, континуирано носење и нудат одлична отпорност на свиткување; специјално дизајниран за покриви со стрмни падини и голем распон.

Стандардизиран производствен процес за формирање на ладно во фабрика

1 Инспекција на дојдовни суровини

Суровината за ладно валани челични циркулаци од делот Z е Q235B топло поцинкувана челична лента. Секоја серија е потврдена за дебелината на лентата и дебелината на галванизирачкиот слој по пристигнувањето; облогата со цинк мора да биде најмалку 80μm за апликации во внатрешноста и 120μm за примени на крајбрежјето. Површината се проверува за дефекти како што се необложени дамки, лупење, тврди свиоци или гребнатини; Несоодветните материјали веднаш се ставени во карантин и исклучени од производство. Стандардните производни дебелини на ѕидовите вклучуваат 1,8mm, 2,0mm, 2,2mm и 2,5mm.

2 Откачување, израмнување и хранење

Челичните намотки се креваат на багажникот за товарење, а откачувачот ја ослободува лентата. Опремата за израмнување го елиминира стресот на намотување, додека единицата е опремена со двостран фотоелектричен систем за корекција за да се спречи неусогласеност на напојувањето и да се обезбедат униформни димензии на пресекот.

3 Континуирано ладно формирање (основен процес)

Повеќе групи на ролки за обликување прогресивно ја свиткуваат челичната лента, тркалајќи ја формата Z - со наклонети прирабници и навиткани усни навнатре - во едно поминување. Процесот овозможува масовно производство на целосниот стандарден опсег од Z140 до Z300; фиксниот алат обезбедува контролирани димензионални толеранции.

4 Летечка пила управувана од серво за прецизно сечење до должина

Материјалот се сече прецизно онлајн на должините што ги бара проектот на купувачот. Хидрауличната летечка пила создава чист, мазен сече, избегнувајќи деформација на попречниот пресек од дробење или прекумерни бруси.

5 Удирање во крајниот круг

На двата краја на профилот се пробиваат дупки за завртките за да се олесни преклопувањето и поврзувањето со завртки на лице место. Стандардизираното растојание на дупките ја елиминира потребата од дополнително дупчење за време на инсталацијата.

6 Инспекција на финален производ

1). Реално мерење на висината на пресекот, ширината на прирабницата, димензиите на усните и дебелината на ѕидот за да се потврди усогласеноста со спецификациите на нарачката;

2). Проверка за дефекти како странично наведнување, извртување или оштетување на поцинкуваниот слој; неисправните производи се средуваат за преработка.

7 Организирано здружување и пакување

Z-purlins со идентичен модел, дебелина на ѕидот и должина се споени заедно. Дрвени палети се поставени на дното за заштита, а се лепат идентификациони етикети, на кои се наведува моделот, дебелината на ѕидот, поединечната должина, количината на пратката и соодветното име на проектот.

8 Симултана обработка и пакување на помошни компоненти

Целосните комплети на помошни компоненти се обработуваат истовремено: врзувачките шипки се изработуваат со сечење на тркалезен челик Φ10/Φ12, со тркалање на двата краја со конец и примена на галванизирање на топло; потпорите се прават со сечење и обработка Φ32×2.0 заварена цевка; а протезите за настрешницата и клинчињата за галиња се произведуваат преку виткање. Сите компоненти се подложени на галванизирање, се сортираат и се вградуваат во кутија и се испорачуваат во истата серија како и Z-purlins.

9 Стандардизирани процедури за инсталација на лице место

1). Заварете ги и прицврстете ги галванизираните штипки на горната површина на челичните греди на покривот;

2). Преклопете ги краевите на Z-вирлините во скалесто распоред, вметнете ги и затегнете ги завртките M12/M14 за да формирате континуиран носечки сноп;

3). Инсталирајте прави и дијагонални шипки за врзување, користејќи ги потпорите на ракавите за да ја зајакнете страничната стабилност; поставете ги заградите за настрешницата за деловите на покривот со долг распон.

Клучни спецификации за изведба

1 Спецификации на суровини

1). Степен на материјал: Q235B топло поцинкувана челична лента

2). Стандард за галванизација: ≥80μm за стандардни области во внатрешноста; ≥120μm за крајбрежни региони и хемиски индустриски зони

3). Стандардна дебелина на ѕидовите: 1,8мм, 2,0мм, 2,2мм, 2,5мм; Тешка верзија од 3,0 мм достапна на барање

4). Механички својства: Јачина на попуштање ≥235 MPa; опсег на јачина на истегнување 375 MPa–500 MPa

2 Целосен опсег на спецификации на попречен пресек (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Забелешка за употреба: Производите од челик со Z-дел се препорачуваат исклучиво за примена на носечки покрив; не се препорачува употреба како ѕидни огради. 3 Референца за теоретска единица тежина на главните модели (kg/m)

- Z160×50×20: 2,0mm ≈ 4,58kg/m; 2,2mm ≈ 5,03kg/m

- Z180×60×20: 2,0mm ≈ 5,21kg/m; 2,2mm ≈ 5,72kg/m

4 Технички спецификации за комплетни додатоци

1. Попуштање прачки: Φ10, Φ12 Q235 топло поцинкуван круг челик; краевите имаат валани нишки;

2. Ракави со потпора: Φ32×2.0 челична цевка без шевови;

3. Протези за настрешница (загради за колена): челик со мал Ц-пресек или аголен челик од 1,8 mm–2,0 mm; основни компоненти за покриви со силен ветер;

4. Додатоци за поврзување: Шипки од вили направени од челична плоча од топло поцинкувана челик со дебелина од 3,0–5,0 mm; прицврстувачките завртки се M12/M14 галванизирани топло-поцинкувани завртки со висока јачина.

5 Критериуми за избор врз основа на сценарио за апликација

1. Покриви со мал до среден распон (распон ≤ 15m): Z160×50×20, дебелина на ѕидот 2,0mm;

2. Фабрички згради со голем распон (18–30 m): модели Z180 или Z200, дебелина на ѕидот 2,0–2,2 mm; шипки за попуштање инсталирани низ целиот распон; протези за настрешница инсталирани постојано долж покривот;

3. Крајбрежни области со силен ветер и корозивни средини: Изберете 2,2–2,5 mm подебели профили; намалување на растојанието за вградување на шипките; зголемување на дебелината на галванизирачкиот слој на 120μm.

6 Клучни структурни карактеристики

Косините прирабници овозможуваат преклопување од крај до крај, создавајќи континуиран структурен систем на зрак; за исти димензии на пресекот, ладно валаните челични перничиња со дел од Z нудат супериорна отпорност на свиткување во споредба со челикот со C-пресек, што ги прави погодни за сите проекти за покриви со челични конструкции со голем распон.

Најчесто поставувани прашања

1. П: Како треба да разликувам и да изберам помеѓу челик со Z-пресек и челик со Ц-пресек?

О: Користете челик со пресек за покриви со краток распон (под 15 m) и носечки надворешни ѕидови на фабриката; дадете приоритет на челикот со Z-дел за наведнати покриви, фабрички згради со голем распон (над 18 m) и покриви со просторна рамка во ветровитите крајбрежни области.

2. П: Како се обезбедува заштита од корозија за челик со Z-дел во крајбрежни проекти?

О: Нарачките за крајбрежните региони се произведуваат со употреба на челични ленти од топло поцинкуван челик со дебелина од 120μm; сите придружни компоненти - како што се шипки за висење, штипки и загради на стреата - се подложени на истиот тежок процес на галванизација за да се спречи нивно 'рѓосување пред главните структурни делови.

3. П: Дали нудите сечење по сопствена должина и снабдувате комплетен сет на додатоци за испорака?

О: Ние поддржуваме сечење до која било одредена должина. Целосен пакет додатоци - вклучувајќи шипки за висење, потпори, загради за стреа, шрафови и поврзувачки завртки - може да се усогласат со специфичните барања за фабрички распон и оптоварување со ветер и да се испорачаат заедно во еден контејнер.

4. П: Дали челикот со Z-пресек може да се користи директно како ѕидни гајби?

О: Не се препорачува; наклонетите прирабници го отежнуваат монтирањето на вертикалните ѕидни панели на исто ниво. Челикот со царски пресек е стандарден избор за носечки ѕидни порлинки.
