ХАЈШЕНГприлагодени залихиОбликуван конструктивен челичен столбрешенија за проекти каде што конвенционалните квадратни, кружни или H-снови столбови не можат соодветно да ги задоволат архитектонските распореди, барањата за поврзување или условите за носење. Со комбинирање на флексибилен дизајн на пресек со прецизно изработка, овие столбови обезбедуваат практичен начин за интегрирање на структурните перформанси со ефикасно искористување на просторот.

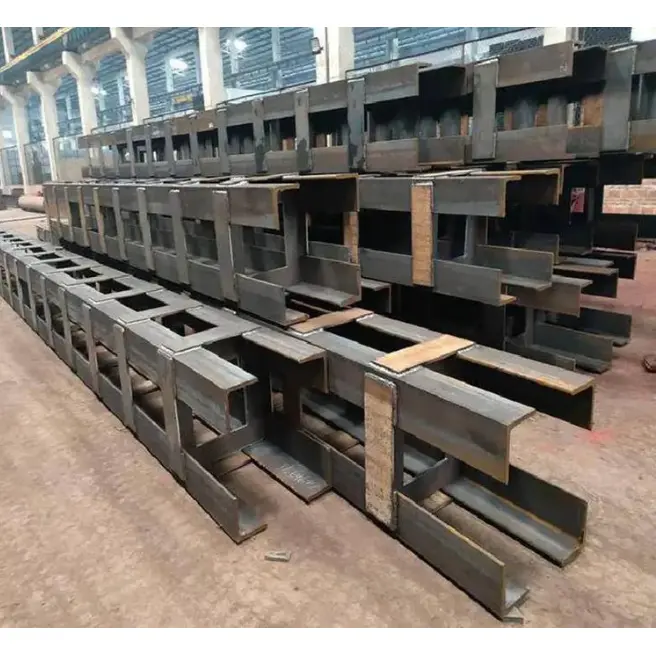

Обликуван конструктивен челичен столб е прилагоден вертикален носечки член дизајниран со нестандарден пресек. За разлика од конвенционалните столбови, може да се фабрикува во облик на L, Т-облик, крстовиден, полигонален, променлив пресек, закривен или други конфигурации специфични за проектот. Оваа флексибилност го прави особено вреден за градење агли, скриени ѕидни столбови, неправилни архитектонски простори, структури со голем распон и области кои се предмет на ексцентрично или повеќенасочно оптоварување.
За инженерите, архитектите, изведувачите и тимовите за набавки, изборот на вистинската колона не е само прашање на избор на челик со доволна цврстина. Мора да се земат предвид и геометријата, насоката на поврзување, точноста на изработката, сеизмичките барања, заштитата од корозија, условите за инсталација и целокупното искористување на просторот. Правилно дизајнираната колона може да ги адресира овие фактори како дел од интегрирано структурно решение.
1. Што е обликувана конструктивна челична колона?
2. Кои се вообичаените конфигурации?
4. Кои материјали и параметри за изведба се важни?
5. Како се произведува обликувана конструктивна челична колона?
6. Каде се користат обликувани конструктивни челични столбови?
7. Како се споредува со конвенционалните колони?
8. Како купувачите треба да ја изберат вистинската колона?
9. Најчесто поставувани прашања
Обликуван конструктивен челичен столб е вертикален конструктивен член чиј пресек е специјално дизајниран надвор од конвенционалниот формат на правоаголен, кружен или стандарден H-пресек. Може да се произведува со склопување челични плочи, конструктивни делови, шупливи делови или челични цевки и нивно спојување преку контролирани процеси на заварување и изработка.
Примарната цел е да се решат структурни или архитектонски проблеми кои стандардните колони не можат ефикасно да ги решат. На пример, колоната поставена на аголот на зградата можеби ќе треба да остане на исто ниво со два ѕида наместо да се проектира во употреблив внатрешен простор. Колона во форма на L може да се справи со оваа состојба додека ја одржува потребната патека на оптоварување.
Слично на тоа, централниот столб што прима греди од повеќе насоки може да има корист од крстовидна конфигурација. Колоните со променлив пресек и заоблени столбови, исто така, можат да поддржат карактеристични архитектонски фасади каде што е тешко да се интегрира постојан конвенционален профил.
Според спецификациите на производите на HAISHENG, типичните конфигурации вклучуваат столбови во облик L, T-облик, крстовиден, полигонален, композитен, променлив пресек и заоблен столб. Дизајнот може да се развие според градежните цртежи, условите на локацијата, точките за поврзување и барањата за носење специфични за проектот.
Различни геометрии на згради бараат различни структурни решенија. Следниве конфигурации се меѓу најкорисните опции за нестандардна челична конструкција:
| Конфигурација | Типична апликација | Клучна придобивка |
|---|---|---|
| Колона во облик на L | Градење агли и ѕидни раскрсници | Тесно се вклопува на ѕидовите и ја намалува внатрешната опструкција |
| Колона во облик на Т | Ѕидни центри, коридори и локации на рабовите | Обезбедува избалансирана поддршка додека се интегрира со распоредот на ѕидовите |
| Крстовидна колона | Централни структурни јадра и повеќенасочни врски со греди | Олеснува поврзување од повеќе насоки |
| Колона во облик на Ш | Неправилни планови на подот и специјализирани структурни зони | Се прилагодува на сложени просторни аранжмани |
| Полигонална колона | Архитектонски структури и проекти со голем распон | Комбинира приспособена геометрија со структурни барања |
| Колона за променлива-секција | Високи градби и архитектонски фасади | Дозволува димензиите на делот да се менуваат според вчитувањето или дизајнот |
| Заоблена колона | Заоблени фасади и препознатливи архитектонски проекти | Поддржува сложени визуелни и геометриски барања |
Најсоодветната конфигурација треба да се одреди преку структурни инженерски пресметки, наместо да се избира само за изглед. Геометријата на напречниот пресек, дебелината на плочата, висината на столбот, условите за оптоварување, деталите за поврзување и применливите кодови за дизајн, сите влијаат на конечниот дизајн.
Најочигледната предност е геометриската флексибилност. Наместо да го принудат распоредот на зградата да одговара на стандардна колона, инженерите можат да ја прилагодат колоната на структурата. Ова е особено корисно за агли, пресеци на ѕидови, заглавени нивоа на подот, неправилни планови и ограничени области за инсталација.
Кога столбот може да се интегрира во ѕид, може да ја намали количината на употреблива подна површина изгубена поради структурните проекции. Ова може да биде вредно во станбени згради, комерцијални простори, јавни објекти и монтажни објекти каде ефикасноста на внатрешното планирање е важна.
Специјално обликуваните столбови можат да обезбедат повеќе површини за поврзување на греди, загради и други структурни елементи. На пример, крстовидна конфигурација може да биде дизајнирана за ситуации кога структурните членови се спојуваат од неколку правци.
Со прилагодување на ширината на ногата, дебелината на плочата и целокупниот пресек, инженерите можат да ја модифицираат распределбата на структурниот материјал и да влијаат на вкочанетоста околу различните оски. Ова ги прави обликуваните столбови корисни за проекти со необични вертикални, странични или ексцентрични услови на товарење.
Многу сложени активности за изработка може да се завршат пред испораката. Сечење, монтажа, заварување, исправување, завршна обработка, прицврстување на плочи, проверка и површинска обработка може да се координираат во контролирана производна средина. Ова може да ја намали количината на изработка потребна на градилиштето.
Изборот на материјалот треба да одговара на структурните пресметки на проектот, условите на животната средина, барањата за температура и важечките стандарди. HAISHENG ги наведува Q235B и Q355B како опции за примарен материјал, со Q355NL и Q355GJ достапни за специфични барања за ниски температури или високи сеизмички услови.
| Параметар | Типична спецификација |
|---|---|
| Примарни материјали | Q235B, Q355B |
| Специјални опции за материјали | Q355NL, Q355GJ |
| Дебелина на плоча / екстремитет | Приближно 8–60 mm во зависност од дизајнот |
| Ширина на еден екстремитет | Приближно 100–600 mm во зависност од конфигурацијата |
| Типична должина на сегментот | 9 m или 12 m; сегментирана конструкција за поголеми висини |
| Правичност на колоната | ≤ L/1000 |
| Димензионално отстапување на пресекот | Приближно ±2–3 mm |
| Дебелина на основната плоча | Приближно 16-60 mm |
| Опсег на сидро завртки | M20–M64 според дизајнот |
Како референца, Q235B вообичаено се користи за стандардни структурни апликации, додека Q355B обезбедува поголема цврстина на отстапување и е погоден за структурни апликации со поголемо оптоварување, високи и тешки. Изборот на материјали секогаш треба да се проверува според инженерските барања на проектот и локалните структурни кодови.
За заштита од корозија, подготовката на површината и изборот на облогата се подеднакво важни. Типичен систем може да вклучува шут минирање до Sa2.5 проследено со прајмер богат со цинк, средна облога и завршна облога. За поагресивни средини, како што се апликациите на крајбрежјето, може да се земе предвид и галванизација на топло.
Прецизното производство е особено важно бидејќи нестандардната геометрија остава помалку простор за неконтролирани грешки при изработката. Типичен производствен работен тек ги вклучува следните фази:
За критичните структурни споеви, недеструктивното тестирање може да се вклучи во планот за контрола на квалитетот. HAISHENG ги специфицира заварувањата од I степен и 100% ултразвучно тестирање за спојници со клучна греда-столб и примарни спојни завари во применливи конфигурации.
Разновидноста на прилагодената геометрија ги прави овие колони погодни за проекти каде стандардните структурни делови тешко се интегрираат.
Тие се особено корисни кога структурните барања и архитектонските барања се преклопуваат. Наместо столбот да се третира како стандарден дел за стока, целиот член може да се дизајнира како дел од структурниот систем на зградата.
| Карактеристика | Обликуван конструктивен челичен столб | Конвенционален H-дел | Кружен шуплив дел |
|---|---|---|---|
| Флексибилност на пресек | Многу високо; прилагодена геометрија | Стандардна геометрија | Стандардна кружна геометрија |
| Интеграција на ѕидови | Одлично за избрани распореди | Умерено | Умерено |
| Повеќенасочни врски | Може да биде дизајниран за повеќе насоки за поврзување | Поприродно одговара на примарните ортогонални оски | Поврзувањата може да се организираат околу делот, но може да бараат специјализирани детали |
| Архитектонска приспособливост | Одлично | Умерено | Добро |
| Променлива секција | Достапно | Ограничено без дополнителна изработка | Можно, но бара приспособена изработка |
| Типична употреба | Комплексни и нестандардни структури | Конвенционални челични рамки | Изложени столбови и специјализирани структурни апликации |
Оваа споредба не значи дека обликуваната колона е секогаш супериорна. Стандардните делови остануваат многу економични и ефективни кога нивната геометрија одговара на проектот. Вредноста на обликувана конструктивна челична колона се појавува кога конвенционалните профили создаваат компромиси во просторот, врските, архитектонската форма или структурните перформанси.
За изведувачите, градежните инженери и тимовите за набавки кои бараат кинески производител или добавувач, треба да се потврдат неколку фактори пред да се направи нарачка.
Доверлив производител треба да може да ги преведе инженерските цртежи во контролиран процес на изработка, додека ја одржува следливоста од суровината преку завршената компонента.
Неговата главна цел е да обезбеди носечки столб што може да се прилагоди на архитектонски распоред, невообичаени барања за поврзување, ограничени простори, ексцентрично оптоварување или сложени структурни рамки каде стандардните столбови не се соодветни.
Да. Пресекот, димензиите, степенот на челик, дебелината на плочата, висината, поврзувачките плочи, зацврстувачите, основните плочи и површинскиот третман може да се прилагодат според инженерските цртежи и барањата на проектот.
Q235B и Q355B се вообичаени избори. Во зависност од условите на проектот, Q355NL или Q355GJ може да се земат предвид за специфични примени на ниски температури или високи сеизмички.
Тие можат да се користат во високи и тешки конструкции кога се правилно дизајнирани. Конечниот проект треба да се верификува преку конструктивни пресметки и да биде усогласен со важечките градежни кодови.
Да. Во зависност од околината, заштитните опции може да вклучуваат повеќеслојни системи за обложување или топло поцинкување. Соодветниот третман треба да се специфицира според условите на изложеност и барањата на проектот.
Корисните информации вклучуваат структурни цртежи, димензии на столбот, тип на пресек, степен на челик, количина, потребна должина, детали за поврзување, површинска обработка, барања за инспекција, дестинација за испорака и применливи стандарди.
A Обликуван конструктивен челичен столбнуди ефективно решение кога конвенционалните челични профили не можат истовремено да ги задоволат структурните, архитектонските и барањата за искористување на просторот. Од аголни столбови во форма на L и ѕидни столбови во форма на Т до крстовидни, полигонални, заоблени и конфигурации со променлив пресек, приспособената геометрија му овозможува на структурниот систем да се прилагоди на проектот наместо да го принудува проектот да се прилагоди на стандарден профил. За купувачите кои бараат сигурен кинески производител и добавувач на челични конструкции со едно место, HAISHENG обезбедува приспособена изработка врз основа на цртежи, барања за материјали, детали за поврзување, димензионални спецификации, барања за инспекција и потреби за површинска обработка. Ако планирате проект за нестандардна челична конструкција и ви требаат приспособени димензии на столбот, технички консултации или понуда за проект,контактирајте со насда разговараат за вашите барања и да развијат соодветно решение за структурни челични столбови во облик.
