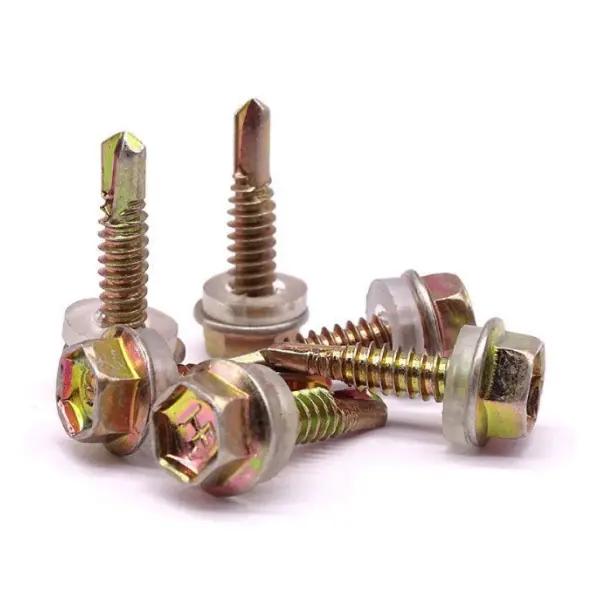

Самоприслушување завртки за челични системи за обложување

Самоприслушувачките завртки за системи за челично обложување се дизајнирани специјално за обвивки за згради од челична конструкција, вклучувајќи покриви, ѕидни облоги и компоненти за обложување (како што се аглите за трепкање и аглите).

Материјал: средно јаглероден челик (1022) или нерѓосувачки челик (410/304); термички обработен и завршен со цинк или композитни премази.

Основна функција: Ја елиминира потребата од претходно дупчење; врши дупчење, тапкање и прицврстување во еден чекор. Погоден за поврзување на тенки метални лимови (0,5–6 мм), како што се челик обложен со боја, галванизирани лимови и челични пусти со светлосен мерач.

Глава: Шестонадежна глава за миење; компатибилен со драјвери за штекери или клучеви за напојување; нуди висока отпорност на вртежен момент и спречува лизгање.

Точка: Интегрирана точка за дупчење (минијатурна дупчалка) со флејти за отстранување на чипови; способен за дупчење директно преку челични плочи.

Конец: Груб конец (14 TPI); обезбедува силна способност за самопреслушување и голема сила на стегање.

Површинска завршница: галванизиран со топла вода, обоен цинк или Дакромет; отпорен на корозија и погоден за надворешна употреба.

Конфигурација на производот

Стандардното склопување го вклучува телото на завртката и водоотпорна мијалник за заптивање (претходно склопен); подготвен за непосредна употреба на лице место без потреба од рачна инсталација на мијалник.

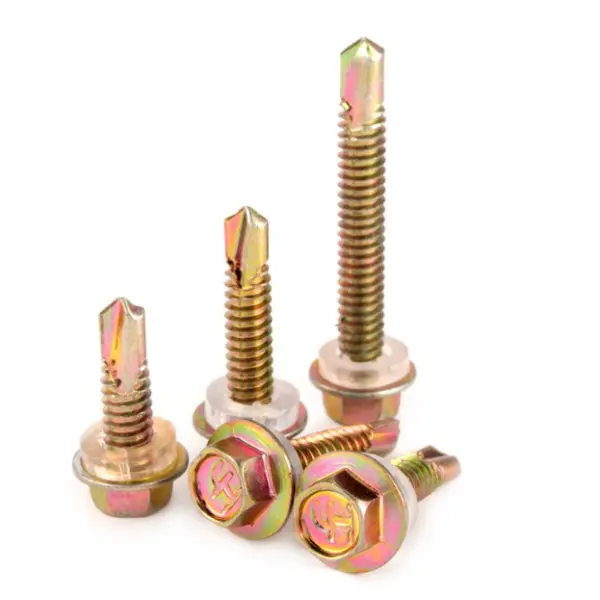

1) Тело со завртка (главна компонента)

Тип на глава: Шестонадежна глава за миење; нуди висока носивост и сигурно, рамномерно вклопување. Спецификации (заеднички):

o Дијаметар: 5,5мм (#12), 6,3мм (#14)

o Должина: 25–150 mm (мора да навлезе во панелот и изолациониот слој, со вградување ≥25 mm во вирлинот)

Точка на дупчење: ST4.2–ST6.3, што одговара на различни дебелини на челичен лим.

2) Машина за заптивање (критична за хидроизолација; претходно склопена/интегрирана)

Структура: Композитен мијалник кој се состои од метална мијалник (галванизиран челик / нерѓосувачки челик) + EPDM гума.

Функции: Хидроизолација, спречување на истекување, отпорност на стареење и отпорност на временски услови (работен опсег: -40°C до 120°C).

Димензии: Надворешен дијаметар ≥19mm; обезбедува голема контактна површина за сигурно запечатување. 3) Потребни алатки (неопходни за инсталација)

Возачи: 1/4" шестоаголни приклучоци (8мм/10мм); безжичен ударен клуч или електрична вежба

Помошни алатки: Ниво на дух, мерна лента, безбедносно врзување (за работа на височини)

Клучни параметри за изведба

Јакост на истегнување: ≥450 MPa

Тврдост на површината: HRC 35–45 (тврда точка на дупчење, тврдо јадро)

Јачина на извлекување: ≥8700 N (Q235, челична плоча од 4 мм)

Вртежен момент: ≥10,9 Nm

Отпорност на прскање со сол: ≥500 часа (поцинкувано на топло)

Применлива дебелина на плочата: 0,5–6 mm (во зависност од спецификацијата на точката на дупчење)

Типични сценарија за примена

Покрив: фиксирање на челични лимови обложени со боја на челични шуплини (отпорност на кревање ветер и хидроизолација)

Обложување на ѕидови: Прицврстување на челични лимови обложени со боја на ѕидови/листови

Намалување/трепкање: Поправање на капачињата на гребенот, настрешниците и облогите на аглите на вратите/прозорците

Друго: фотоволтаични (PV) системи за монтирање, воздушни канали и челични обвивки со светлосен мерач

Клучни предности на завртките за самопреслушување за системи за челично обложување

1. Ги елиминира чекорите пред дупчење и тапкање; брза инсталација и заштеда на труд

2. Тесна ангажираност; отпорен на олабавување и одлепување

3. Компатибилен со различни материјали; многу разноврсна

4. Компактна големина; погоден за поврзување на тенкоѕидни и лесни компоненти

Диференцијатори

Споредба: Стандардни завртки за самопреслушување со остри точки, стандардни завртки и слепи нитни

I. Клучни диференцијатори

1. Интегрирано дупчење и прицврстување; исклучително висока ефикасност на инсталацијата

Се одликува со вградена структура за сечење со точка за дупчење; ја елиминира потребата за претходно дупчење или тапкање. Дупчењето, навојувањето и прицврстувањето се завршуваат во еден чекор, со што значително се намалуваат чекорите на процесот - идеални за инсталација на обвивки од големи размери на градилиштата.

2. Глава со шестоаголна прирабница; силна сила на стегање без лизгање

Комбинира надворешен хексаген погон со прирабница, што овозможува примена со висок вртежен момент со електрични клучеви. Големата површина на лежиштето го минимизира ризикот од соголување на конецот или стрижење на главата, што ја прави погодна за услови кои вклучуваат вибрации или притисок на ветерот во челичните конструкции.

3. Интегрирана композитна мијалник; одлично водоотпорно запечатување

Претходно склопен во фабрика со метални и EPDM компоненти. Гумена композитна машина за перење: цврсто се вклопува на површината на панелот по затегнување; отпорен на стареење и температурни екстреми; спречува истекување на вода на изворот; специјално дизајниран за хидроизолација на системи за обвивка на згради.

4. Стврднат материјал, погоден за метални врски

Преку-стврднат со висока површинска цврстина; способен за сигурно дупчење низ челични лимови обложени со боја од 0,5–6 mm и делови од галванизиран челик; избалансираната цврстина обезбедува отпорност на кинење или соголување на конецот за време на инсталацијата, нудејќи супериорна носивост во споредба со стандардните завртки за самопреслушување.

5. Отпорност на корозија и временски услови, погодни за надворешни средини

Се одликува со стандардни површински третмани како обоена цинкување, топло поцинкување или облога со Дакромет; нуди одлична отпорност на прскање со сол и 'рѓа; трајни за долгорочна употреба во индустриски капацитети на отворено или крајбрежје; идеален за апликации со пликови од челична конструкција на отворено.

6. Силно заглавување на конецот, отпорно на кревање и олабавување на ветерот

Специјализираните груби навои за самопреслушување обезбедуваат цврсто заглавување со челични лепенки; обезбедува одлична отпорност на извлекување и лизгање; издржува силни оптоварувања на ветерот на покривите и се спротивставува на олабавување со текот на времето.

II. Споредба со други типови прицврстувачи (ограничувања)

1. Vs. стандардни самоприслушувачки завртки со остри точки: Повисока единечна цена; несоодветни за неметални подлоги како дрво или пластика.

2. Vs. стандардни завртки: помала носивост; не може да се користи за примарни структурни носечки споеви; погоден само за системи со обвивки и врски со тенок лист.

3. Vs. слепи нитни: Овозможува постојано расклопување и одржување (за разлика од навртките за еднократна употреба); сепак, сеизмичкиот отпор и толеранцијата за повторени деформации се пониски од оние на структурните сврзувачки елементи со висока цврстина.

Процес на инсталација на лице место

Завртки за самопреслушување за системи со челични облоги Применливи сценарија: фабрички покриви, ѕидни облоги (челични лимови обложени со боја), трепкачки и аголни облоги, системи со челични обвивки со светлосен мерач итн.; инсталацијата ги следи општите спецификации за конструкција на обвивка од челична конструкција.

I. Подготовка за градба

1. Материјална инспекција

Потврдете ги спецификациите, должината и антикорозивниот слој; проверете ги претходно склопените композитни подлошки за да се уверите дека се недопрени и без одлепување или пукање; прави разлика помеѓу спецификациите за дупчење за да одговара на вкупната дебелина на панелите.

2. Подготовка на алатката

Шестоаголен драјвер за штекер, електричен клуч со променлива брзина / Подгответе рачна дупчалка за напојување, однапред прилагодувајќи ги поставките за брзина и вртежен момент; подгответе и мерна лента, маркер и помошен нож.

3. Подготовка на основната површина

Осигурајте се дека површините на панелите и оградите се без остатоци, лабава 'рѓа или испакнатини; осигурете се дека спојниците за преклопување на панелите се мазни и површините на панелите се без искривување.

4. Распоред и позиционирање

Прицврстете ги линиите според цртежите за да го одредите растојанието за завртките, обезбедувајќи хоризонтално и вертикално усогласување.

II. Операции за позиционирање и прицврстување

1. Порамнете ги и спојте ги панелите заедно, прицврстувајќи ги привремено за да се осигурате дека ширината на преклопувањето ги исполнува дизајнерските спецификации.

2. При дупчење нанесете притисок нормално на површината на панелот; одржувајте вертикално порамнување - строго е забрането наведнувањето или возењето завртки под агол.

3. Дупчете и прицврстете со стабилна брзина, дозволувајќи му на врвот за самодупчење да навлезе во панелот и оградата; избегнувајте ненадејна или прекумерна сила за да спречите кршење на врвот на вежбата или деформирање на панелот.

4. Стандард за прицврстување: Прирабницата треба да ја компресира композитната мијалник така што гумената заптивка е рамномерно компресирана и малку се шири нанадвор; не затегнувајте премногу, бидејќи тоа може да ја пукне гумената заптивка или да предизвика вовлекување и истекување на површината на панелот.

5. Редоследот на монтирање: Продолжете од центарот на распонот кон двата краја и од средината кон надвор за да го минимизирате акумулираниот стрес во панелите.

III. Клучни точки за инсталација за различни области

1. За покривни панели, поставете ги завртките на врвовите на брановите; забрането е возење завртки во коритата (бидејќи тоа доведува до акумулација и истекување на вода); проред... Строго придржувајте се до цртежите, со посебен акцент на зголемување на густината на прицврстувачите околу гребенот, стреата и олуците.

2. Поставете вертикални ѕидни панели од врвот до дното; зголемете ја густината на завртката кај спојниците кои се преклопуваат за да се обезбеди водонепропустливост.

3. Нанесете двојно прицврстување на местата за дотерување, трепкање на аголот и затворање, со завртки распоредени рамномерно на двете страни од аголот за да спречите виткање на рабовите или истекување на вода.

IV. Инспекција и заштита на завршена работа

1. Сеопфатна визуелна проверка: проверете дали завртките се вертикални и рамномерно распоредени и дека подлошките се недопрени и правилно поставени.

2. Осигурете се дека површините на панелите се без значителни вдлабнатини или гребнатини и дека заптивките се непроменети.

3. Забранете газење, љубопитство или удар на завршените области за да спречите олабавување на завртката или дефект на заптивките.

4. Веднаш заменете ги или преработете ги оштетените подлошки или неусогласените завртки.

V. Градежни забрани

1. Не отстранувајте или заменувајте оригинални композитни подлошки; монтажата без подлошки е строго забранета.

2. Не возете ги завртките под агол и не затегнувајте прекумерен вртежен момент, бидејќи тоа може да предизвика протекување или кршење на завртките.

3. Не користете завртки со истрошени точки за дупчење или оштетени навои.

4. Избегнувајте монтирање на отворено за време на дожд или кога површините на панелите се влажни.

Клучни параметри за изведба на завртките за самопреслушување за системи за челично обложување

I. Основен материјал и површински третман

1. Основен материјал: Стандарден челик 1022 Челик со среден јаглерод (зацврстен со гасење); 410/304 нерѓосувачки челик за средини со висока корозија

2. Термичка обработка: преку стврднување (тврда површина, тврдо јадро)

3. Површинска антикорозија: обоена цинкување, топло галванизирање, Дакромет, фосфатирање

4. Соодветна машина за перење: подлога од галванизиран челик + EPDM гума (заптивка отпорна на временски услови)

II. Цврстина и механички својства

1. Тврдост на површината: HRC 35–45 (обезбедува способност за дупчење, спречува кршење на врвот)

2. Јакост на истегнување: ≥450 MPa

3. Краен вртежен момент: ≥10,9 N·m (стандардни спецификации)

4. Капацитет на извлекување (усогласен со челичен лим од 0,5–4 мм + валјак): ≥8700 N

III. Спецификации и параметри на конецот

1. Заеднички номинални големини: ST5.5, ST6.3 (мејнстрим за инженерски проекти)

2. Тип на конец: Груб конец за самопреслушување; остар профил, силен стисок

3. Тип на точка на дупчење: Стандардна точка за самодупчење; погоден за дебелини на листови од 0,5–6 mm

IV. Параметри на машината за заптивање

1. Работна температура: -40°C до 120°C; отпорен на високо/ниско температурно стареење

2. Перформанси: Водоотпорен, амортизер, спречува оштетување на листовите од дробење; работен век ≥10 години

3. Структура: претходно составена како единечна единица во фабриката; не се одвојува

V. Параметри против корозија и отпорност на временските услови

1. Цинк во боја: Отпорност на прскање сол ≥200 часа; погоден за внатрешни/суви фабрички области

2. Поцинкување на топло / Дакромет: Отпорност на прскање со сол ≥500 часа; погоден за надворешни, влажни и крајбрежни средини

VI. Параметри за инсталација и употреба

1. Барања за прицврстување: Машината за перење мора да биде рамномерно компресирана; избегнувајте прекумерно затегнување за да спречите пукање на гума или вдлабнување на површината на листот

2. Длабочина на дупчење: По навлегувањето во обоениот лист, ефективното вградување во челичната прелива мора да биде ≥25 mm

3. Примена: Поврзување на тенки листови за обложување (покрив, ѕидни панели, трепкачки/трим); не за употреба во примарни носечки конструктивни споеви
